CẤU TRÚC VÙNG NHỚ PLC

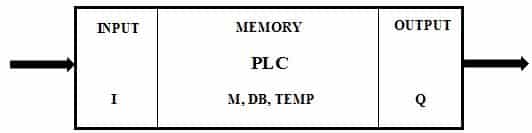

Giới thiệu tổng quan về cấu trúc vùng nhớ PLC Siemens

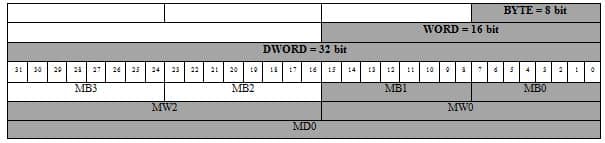

1. Cấu trúc thanh ghi

• • 1 đoạn thanh ghi = 1 byte (B) = 8 bit
  • 1 word (W) = 2 byte = 16 bit
  • 1 DoubleWord (DW) = 4 byte = 32bit

1.1. Bit

– Bit là đơn vị nhỏ nhất trong bộ nhớ PLC, 1 bit chỉ có giá trị 0 (FALSE) hoặc 1 (TRUE).

– Cách gọi bit:

• • I0.0 = bit số 0 của đoạn thanh ghi số 0 trong vùng nhớ I
  • I1.6 = bit số 6 của đoạn thanh ghi số 1 trong vùng nhớ I
  • M10.7 = bit số 7 của đoạn thanh ghi số 10 trong vùng nhớ M
  • Q2.0 = bit số 0 của đoạn thanh ghi số 2 trong vùng nhớ Q

Lưu ý : Không có bít số 8 của vùng nhớ bất kỳ nào.

1.2. Byte

– 1 byte chứa 8 bit.

– Suy ra, giá trị 1 byte trong khoảng: 0 – (2^8-1)
– Cách gọi byte :

• • IB0    = byte số 0 của vùng nhớ M = 8 bit của byte số 0 trong vùng nhớ I
  • MB4  = byte số 4 của vùng nhớ M = 8 bit của byte số 4 trong vùng nhớ M
  • QB1   = byte số 1 của vùng nhớ Q = 8 bit của byte số 1 trong vùng nhớ Q

1.3. Word

– 1 Word = 2 byte = 16 bit

– Suy ra, giá trị 1 Word trong khoảng: 0 – (2^16-1)

– Cách gọi Word :

• • IW0   = IB0 + IB1 = 8 bit của byte IB0 + 8 bit của IB1
  • MW7 = MB7 + MB8 = 8 bit của byte MB7 + 8 bit của MB8
  • QW2 = QB2 + QB3 = 8 bit của byte QB7 + 8 bit của QB8

1.4. Double Word

– 1 Dword = 2 Word = 4 byte = 32bit

– Suy ra, giá trị 1 Double Word trong khoảng: 0 – (2^32-1)

– Cách gọi Double word :

• • ID0   = IW0 + IW2 = IB0 + IB1 + IB2 + IB3
  • MD2 = MW2 + MW4 = MB2 + MB3 + MB4 + MB5
  • QD1  = QW1 + QW3 = QB1 + QB2 + QB3 + QB4

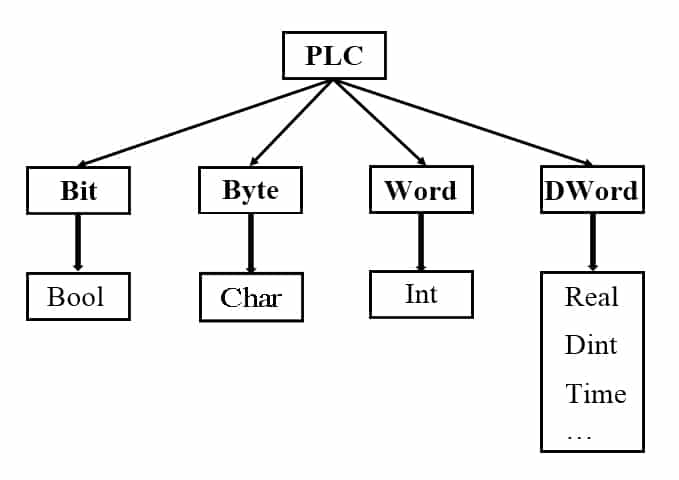

2. Kiểu dữ liệu
