Đọc tín hiệu Analog

Đọc tín hiệu Analog

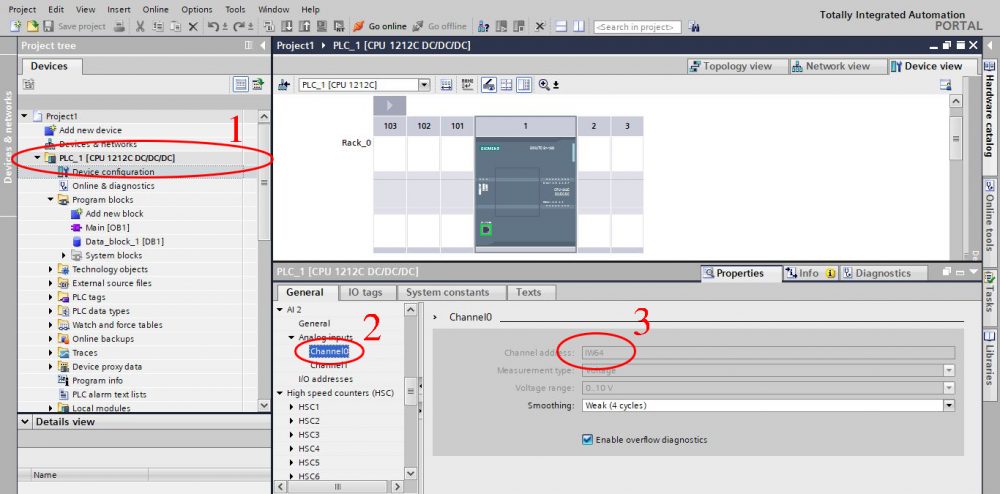

Cấu hình tín hiệu đầu vào:

Giải thích:

• “Channel address”: là địa chỉ chân cần đọc tín hiệu Analog
• “Measurement type”: là kiểu analog trả về cho PLC. Cần xem đúng kiểu trả về từ thiết bị.
• “Range”: là dải giá trị mà thiết bị trả về cho PLC.

Đọc giá trị Analog từ thiết bị lên PLC

Ví dụ: Đọc tín hiệu thiết bị Analog trả về dạng điện áp 0-10V, dải giá trị đo nhiệt của thiết bị là -200 đến 500 độ C. Hiển thị giá trị thực tế đo được vào PLC.

Cách 1: Sử dụng bộ công cụ có sẵn là NORM_X và SCALE_X cho S7-1200

• Giải thích:
  • Giá trị MIN, MAX tại hàm NORM_X được xác định theo từng thiết bị. Có 2 cặp giá trị là (0 đến +27648) và (-27648 đến +27648). Đây là cặp giá trị K1 và K2 của khối hàm tính toán Analog (xem chi tiết thêm tại LibCode.net).
  • Giá trị NORM_X trả về đầu OUT là dải số thực từ 0,0 đến 1,0.
  • Đưa giá trị OUT của NORM_X vào giá trị VALUE của khối hàm SCALE_X
  • Giá trị MIN, MAX của hàm SCALE_X là giá trị thực tế mà thiết bị có thể trả về(được ghi chi tiết trên từng thiết bị), trường hợp ví dụ này này dải từ -200 đến 500 độ C.
  • Giá trị SCALE_X trả về đầu OUT là giá trị thực tế mà thiết bị Analog trả về cho PLC sau khi chuyển đổi được.
  • Giá trị Out_Scale là giá trị cần tìm.

Cách 2: Sử dụng công thức tính toán tự xây dựng

• Lệnh hoạt động với phương trình sau:

OUT = [((FLOAT (IN) – K1) / (K2 – K1)) ∗ (HI_LIM – LO_LIM)] + LO_LIM

• Trường hợp 1: Giả định rằng giá trị tại tham số IN là lưỡng cực và trong phạm vi giá trị từ -27648 đến 27648. Trong trường hợp này, hằng số “K1” có giá trị “-27648.0” và hằng số “K2” giá trị “+27648.0”.
• Trường hợp 2: Giả định rằng giá trị tại tham số IN là đơn cực và trong phạm vi giá trị từ 0 đến 27648. Trong trường hợp này, hằng số “K1” có giá trị “0,0” và hằng số “K2” giá trị “+27648.0”.

Khối hàm SCALE – X trong PLC Siemens

Khối hàm NORM – X trong PLC Siemens

Kết hợp khối hàm SCALE – X và NORM – X
