Giới thiệu tập lệnh MUL
- Lệnh MUL có thể thêm nhiều ngõ đầu vào bằng các click vào * trong khối lệnh.
- Khi được cho phép EN = 1, lệnh phép toán thực hiện. Sau một sự hoàn tất thành công phép toán, lệnh sẽ đặt ENO = 1.
| Thông số | Kiểu dữ liệu | Mô tả |
| IN1, IN2,… | Int, Dint, Real, Const… | Dữ liệu đầu vào của phép toán |
| OUT | Int, Dint, Real | Kết quả của phép toán |
- Lưu ý:
- Các thông số IN1, IN2,… phải cùng kiểu dữ liệu.
- Kiểu dữ liệu của OUT phải có kích thước thanh ghi lớn hơn hoặc bằng kích thước kiểu dữ liệu của đầu vào IN1, IN2,…
- Khối logic thực hiện lệnh Nhân khi khối có tín hiệu vào chân EN. Khối lệnh sẽ thực hiện Nhân tất cả các giá trị ở chân IN và xuất ra giá trị ở chân OUT.
Công thức : OUT = IN1 * IN2 * … * INn

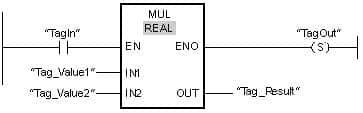

Ví dụ:
- Mô tả : “Tag_Result” = “Tag_Value1” * “Tag_Value2”
- Nếu “TagIn” bằng True, khối lệnh logic MUL thực hiện nhân: “Tag_Value1” * “Tag_Value2”.
- Giá trị sẽ được lưu vào “Tag_Result”.
- Khi thực thi xong lệnh MUL, “TagOut” bằng True.
