Hệ Thống Dây Chuyền Đếm Táo

HỆ THỐNG DÂY CHUYỀN ĐẾM TÁO

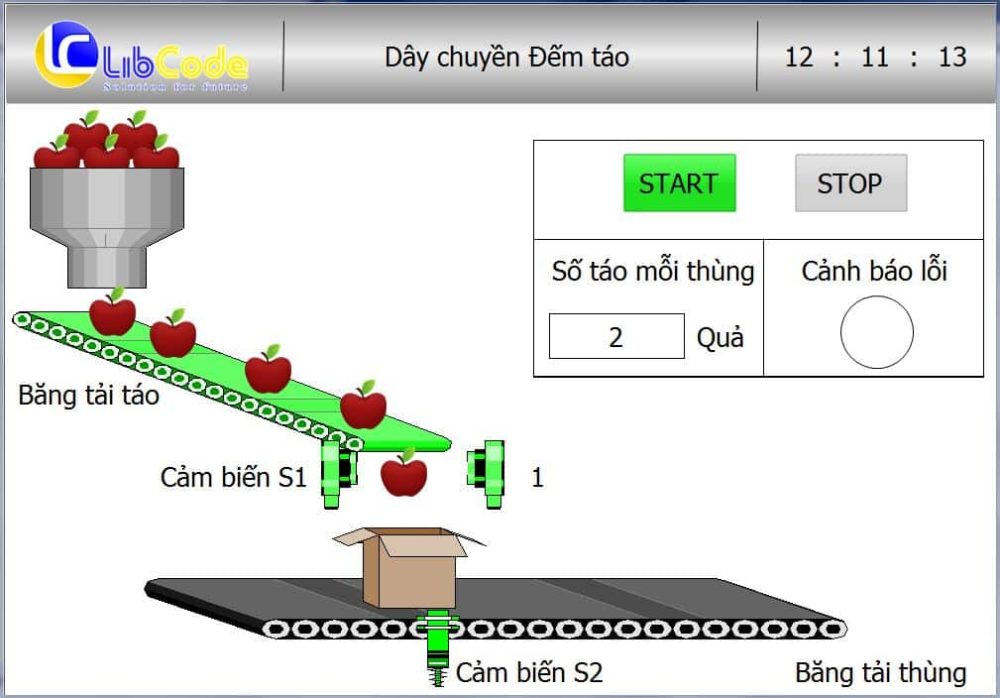

Sơ đồ nguyên lý được mô tả trên bản vẽ dưới:

– Ấn ON -> ĐC1 chạy để kéo băng tải thùng chạy đưa vỏ thùng đóng táo vào. Khi vỏ thùng vào đến vị trí S2 thì ĐC1 dừng.

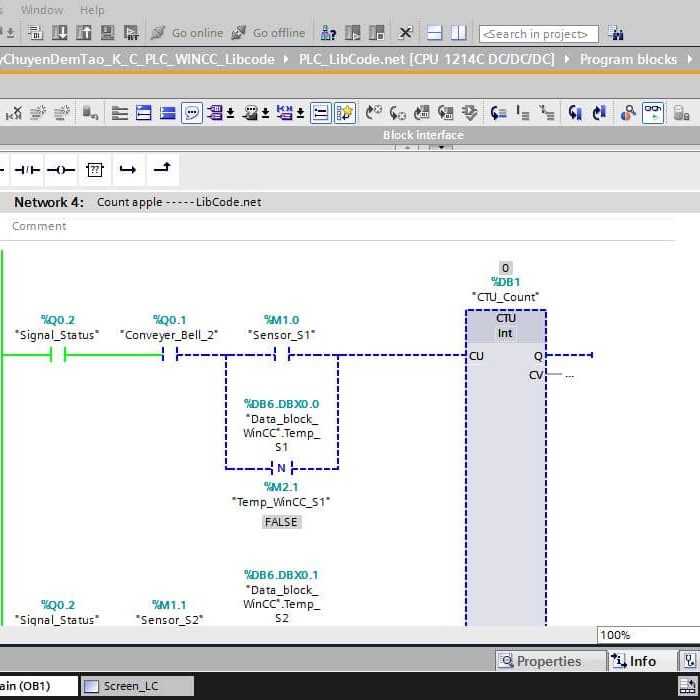

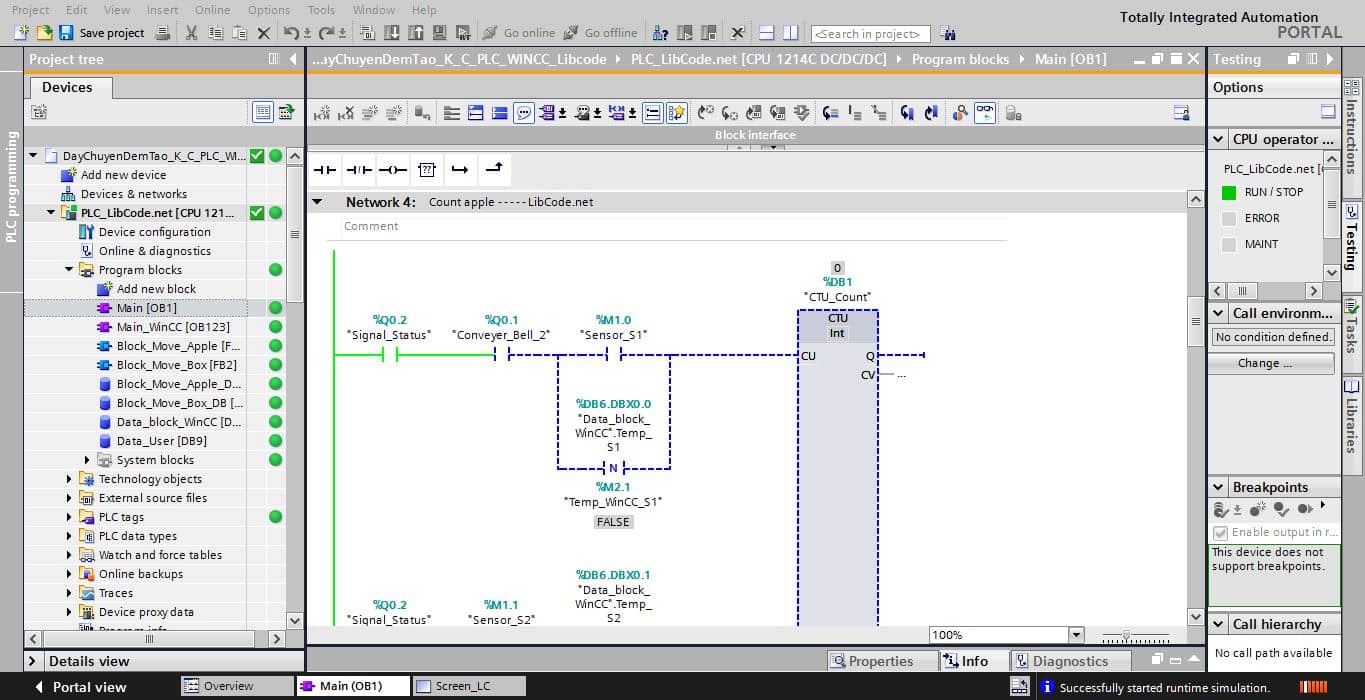

– Ngay khi ĐC1 dừng thì ĐC2 chạy để kéo băng tải táo hoạt động đưa táo rơi vào thùng. Táo được đếm bởi một cảm biến hồng ngoại S1.

– Khi số táo đưa vào thùng đủ 24 quả thì ĐC2 dừng. Tiếp tục ĐC1 chạy lại để đưa thùng táo thành phẩm ra ngoài và đóng thùng táo mới.

– Hệ thống tự động hoạt động như trên cho đến khi ấn OFF thì dừng.

– Khi bấm dừng hệ thống mà không có lỗi thì có thể chạy tiếp quá trình ngay thời điểm dừng hệ thống.

– Trong lúc hệ thống đang hoạt động mà có bất kỳ sự cố nào xảy ra thì dừng ngay và đưa tín hiệu nháy đèn với thời gian trong 1 chu kỳ là 5 giây.

Download Code PLC – SCADA: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

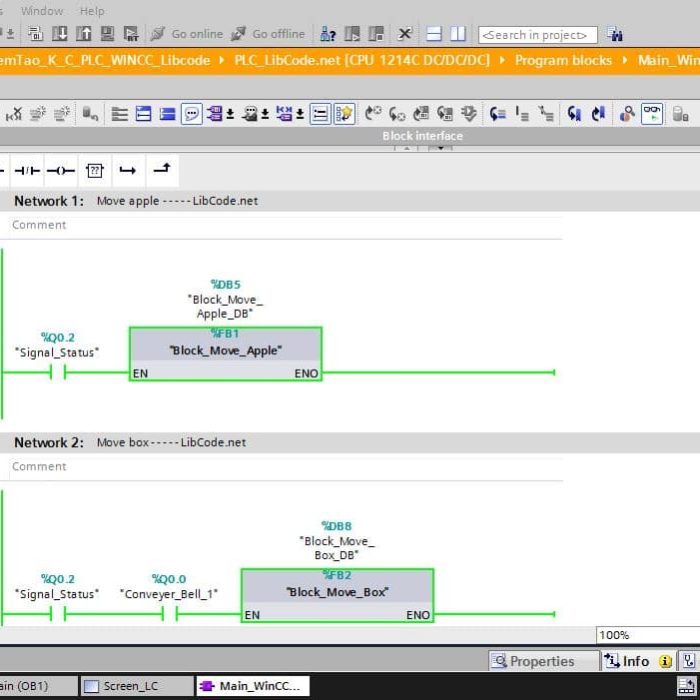

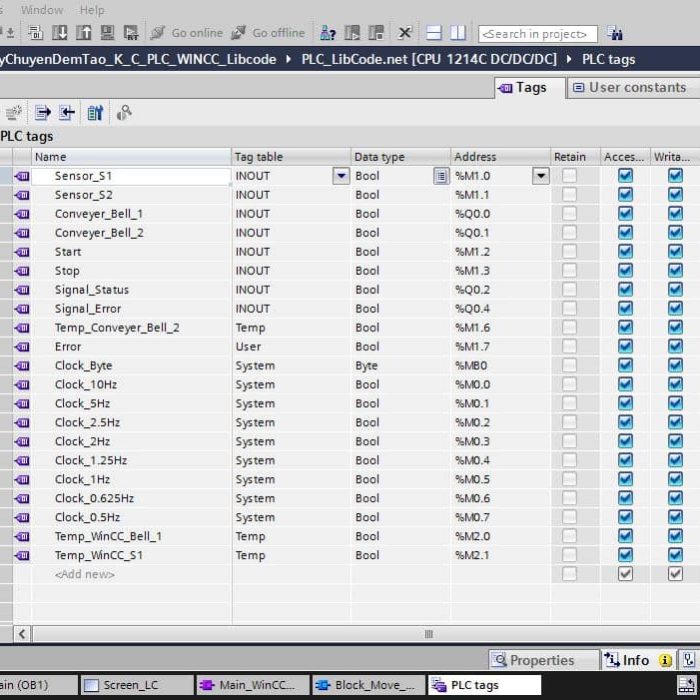

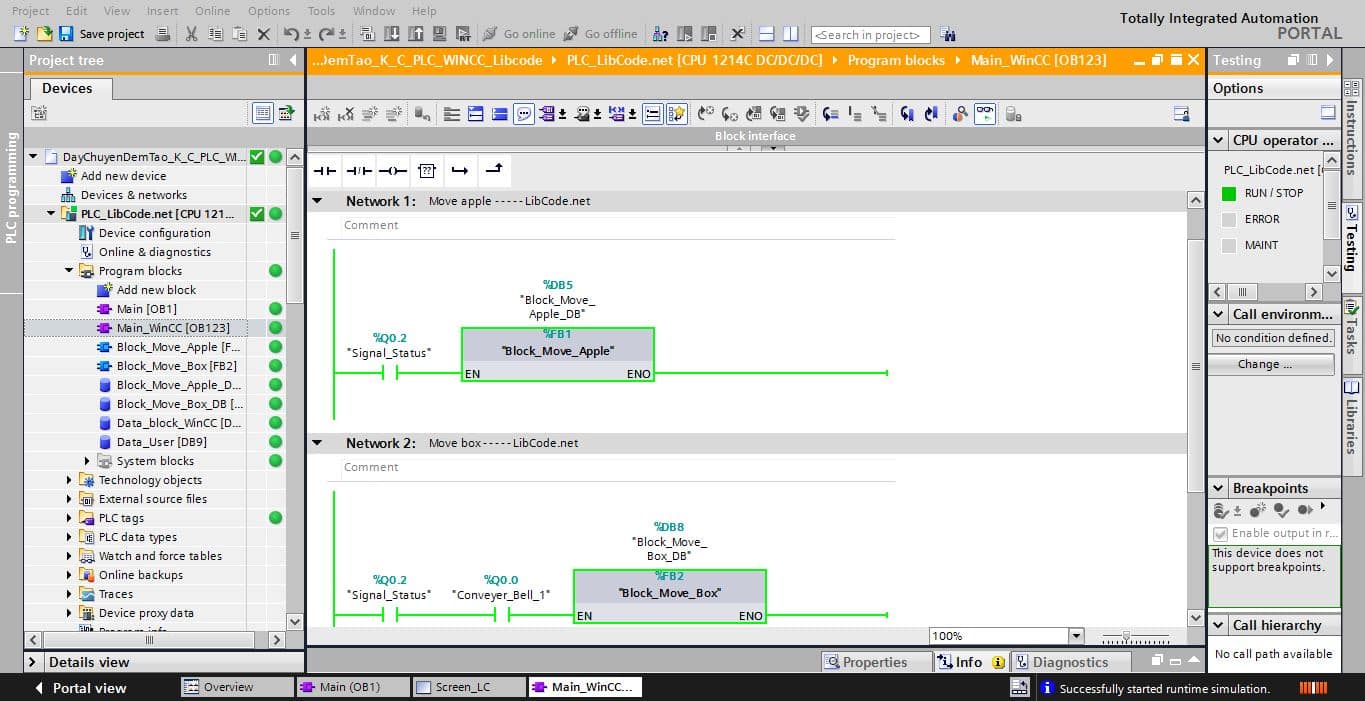

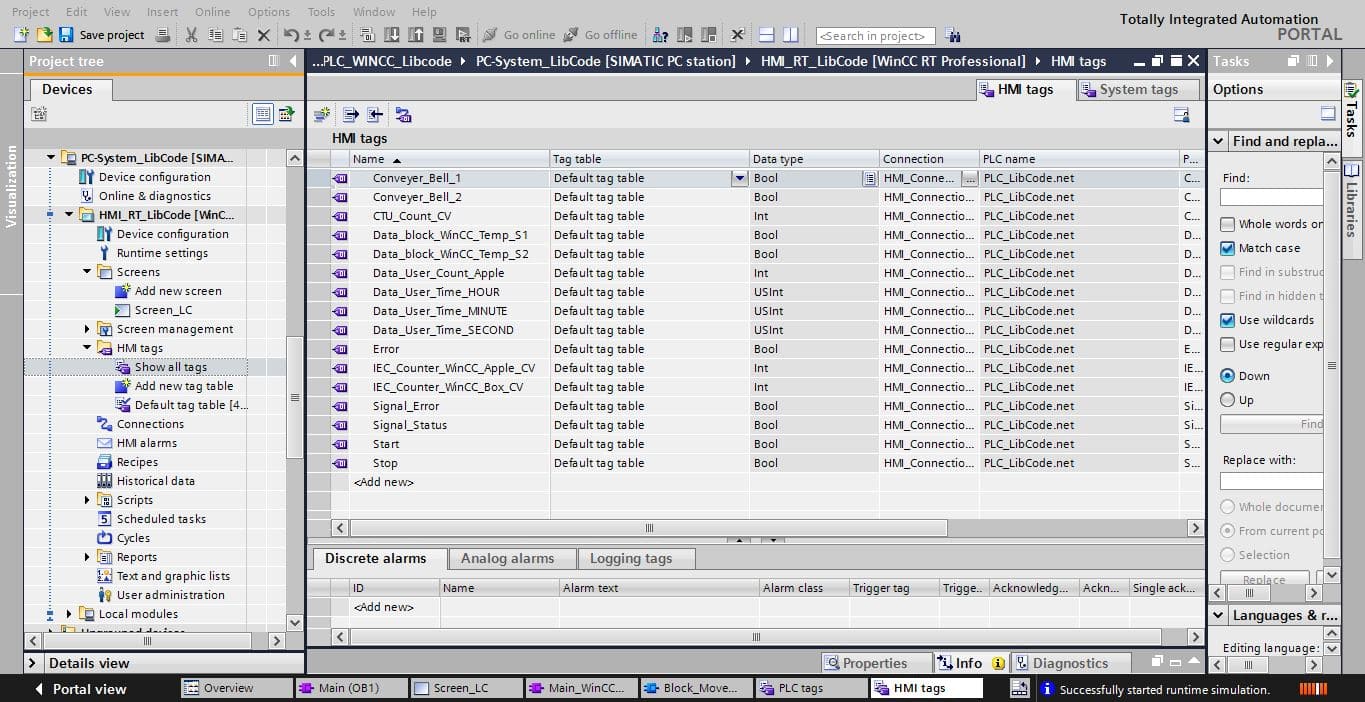

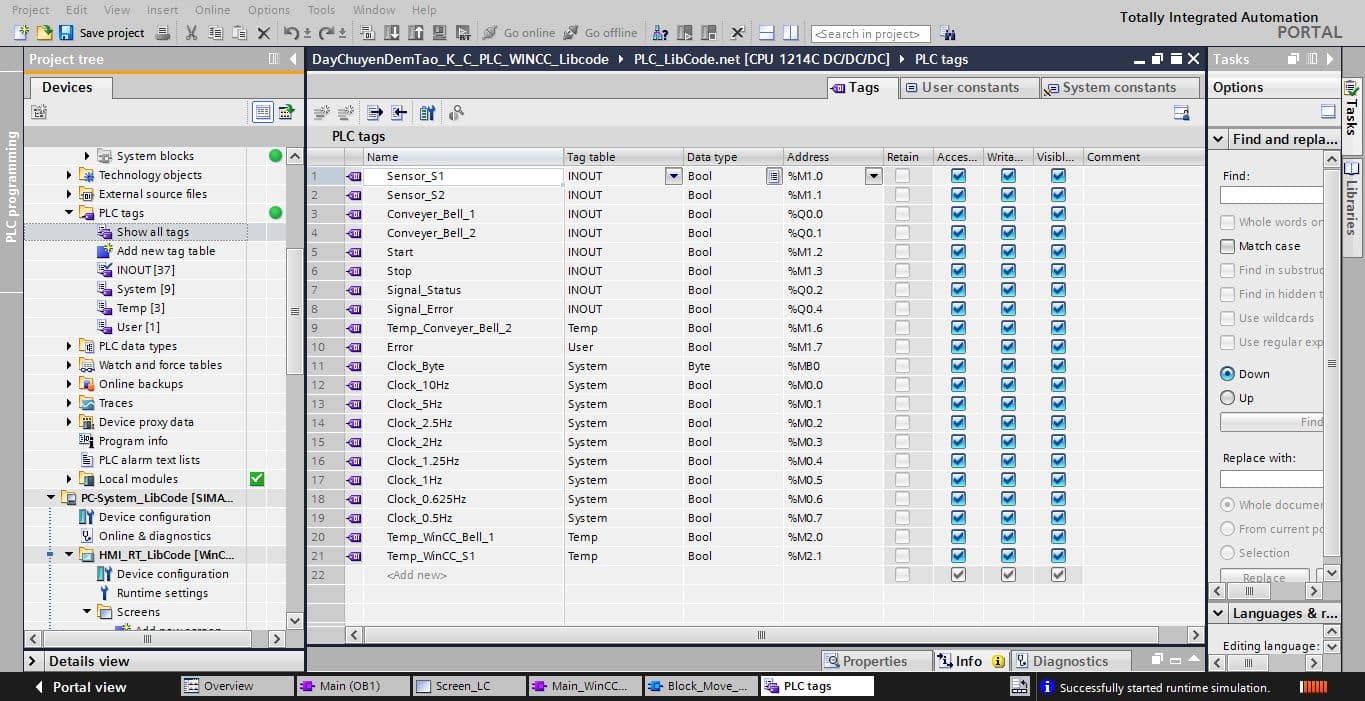

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
