Lệnh Lựa Chọn CASE…OF

LỆNH LỰA CHỌN CASE…OF

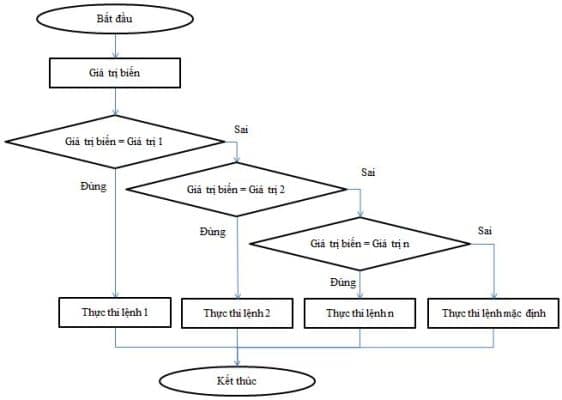

Lưu đồ thuật toán:

Giải thích câu lệnh lựa chọn CASE OF:

• Tương ứng với một giá trị <Giá trị biến> tại 1 thời điểm sẽ tương ứng với 1 giá trị so sánh của case <Giá trị khối hàm>.
• Khi giá trị <Giá trị biến> tại thời điểm bằng <Giá trị khối hàm> của case khai báo thì câu lệnh trong case đó được thực thi.
• Khi giá trị <Giá trị biến> tại thời điểm không bằng <Giá trị khối hàm> của case khai báo thì câu lệnh mặc định được thực thi.

Ví dụ câu lệnh lựa chọn CASE OF :

REGION _LibCode_
“Data_block”.”_bool_in_R_” := FALSE;
IF “IEC_Counter_LC_DB”.QU THEN
“Data_block”.”_bool_in_R_” := TRUE;
END_IF;
“IEC_Counter_LC_DB”.CTU(CU:=”Clock_1Hz”,
R:=”Data_block”.”_bool_in_R_”,
PV:=6);
END_REGION
///////////////////////////////////////////////////////
// CASE OF
REGION CASE_OF
CASE “IEC_Counter_LC_DB”.CV OF
1: // Statement section case 1
“Lamp_1” := TRUE;
“Lamp_2” := FALSE;
“Lamp_3” := FALSE;
2..4: // Statement section case 2 to 4
“Lamp_1” := FALSE;
“Lamp_2” := TRUE;
“Lamp_3” := FALSE;
ELSE // Statement section ELSE
“Lamp_1” := FALSE;
“Lamp_2” := FALSE;
“Lamp_3” := TRUE;
END_CASE;
END_REGION

Download Code PLC: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
