HỆ THỐNG TRỘN SƠN

Yêu cầu hệ thống:

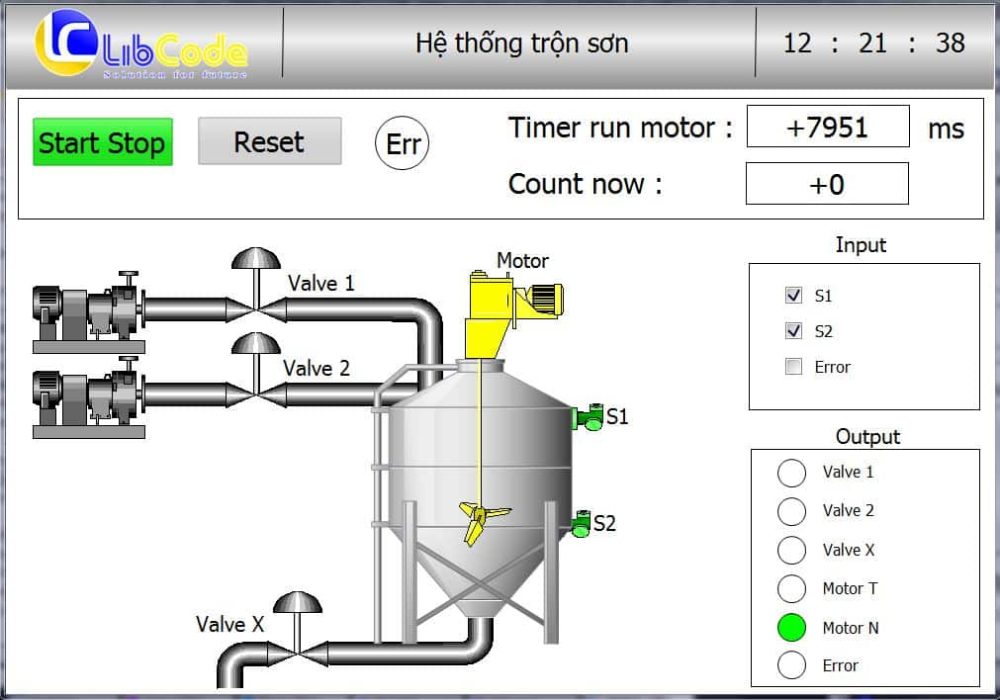

• Sơ đồ nguyên lý được mô tả trên bản vẽ.

• Ấn Start-Stop (nút nhấn giữ) à tác động mở Valve 1 và Valve 2 cho phép 2 chất lỏng bắt đầu đổ vào bình chứa.
• Khi bình chứa được đổ đầy, công tắc dò mức di chuyển lên chạm S1, làm ngắt 2 Valve 1 và 2, và khởi động Motor hoạt đ ộng để trộn lẫn 2 chất lỏng.
• Motor hoạt động như sau: Chạy thuận 5 giây, chạy ngược 5 giây; chạy 5 chu kỳ thuận ngược như vậy rồi tự động dừng.
• Sau khi trộn xong thì Valve X mở để xả chất lõngđã trộn ra ngoài.
• Khi bình chứa đã xả hết thì công tắc dò mức di chuyển xuống chạm S2, tác động đóng Valve X.
• Hệ thống tự động hoạt động lại từ đầu cho đến hết 3 mẽ trộn thì tự động dừng. Nếu thực hiện lại ta phải ấn nút Reset.
• Người ta có thể dừng hệ thống bất kỳ lúc nào bằng nút Start-Stop.
• Trong lúc hệ thống đang hoạt động mà có bất kỳ sự cố nào xảy ra thì dừng ngay và đưa tín hiệu nháy đèn với thời gian trong 1 chu kỳ là 6 giây.

Download Code PLC – SCADA: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

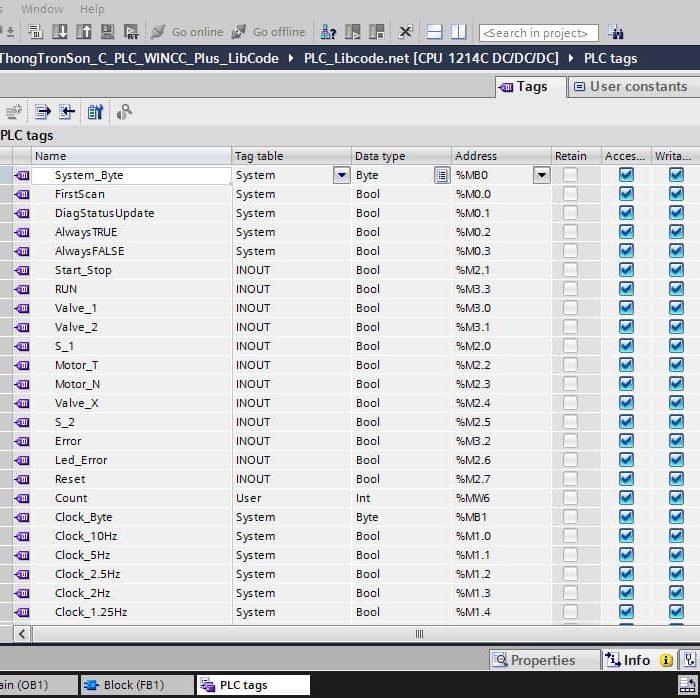

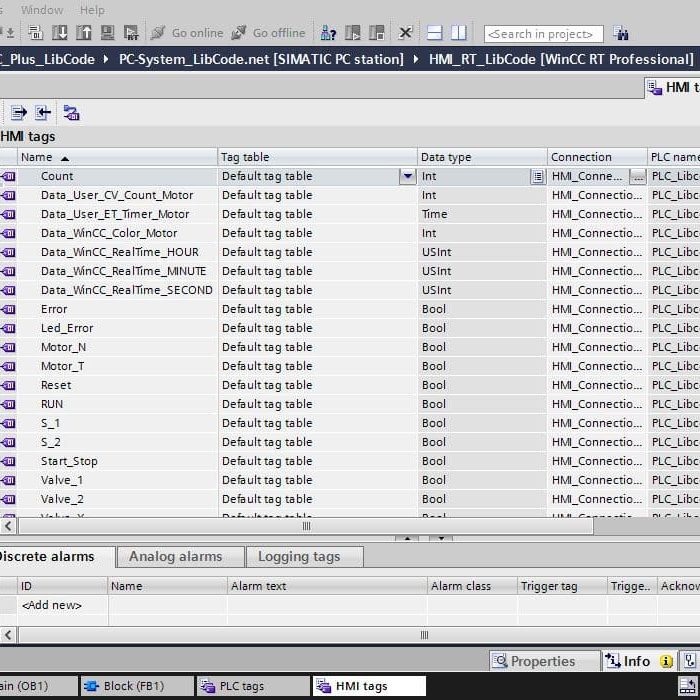

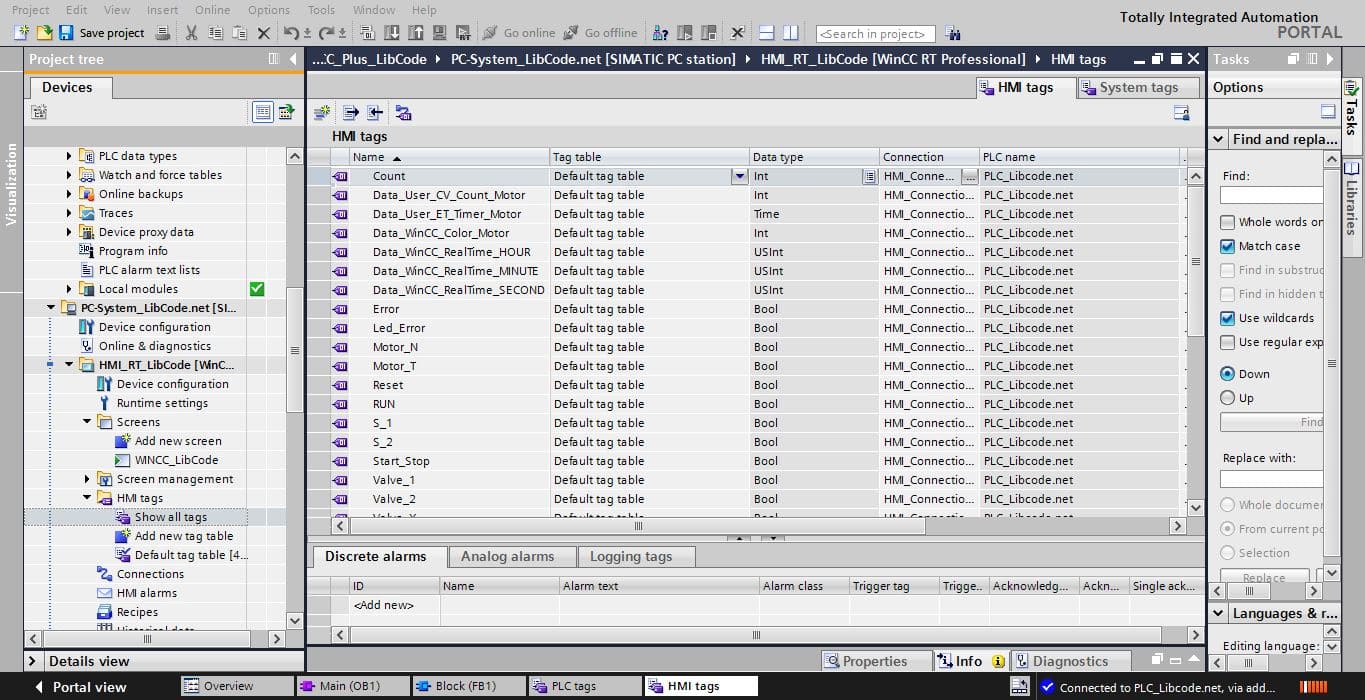

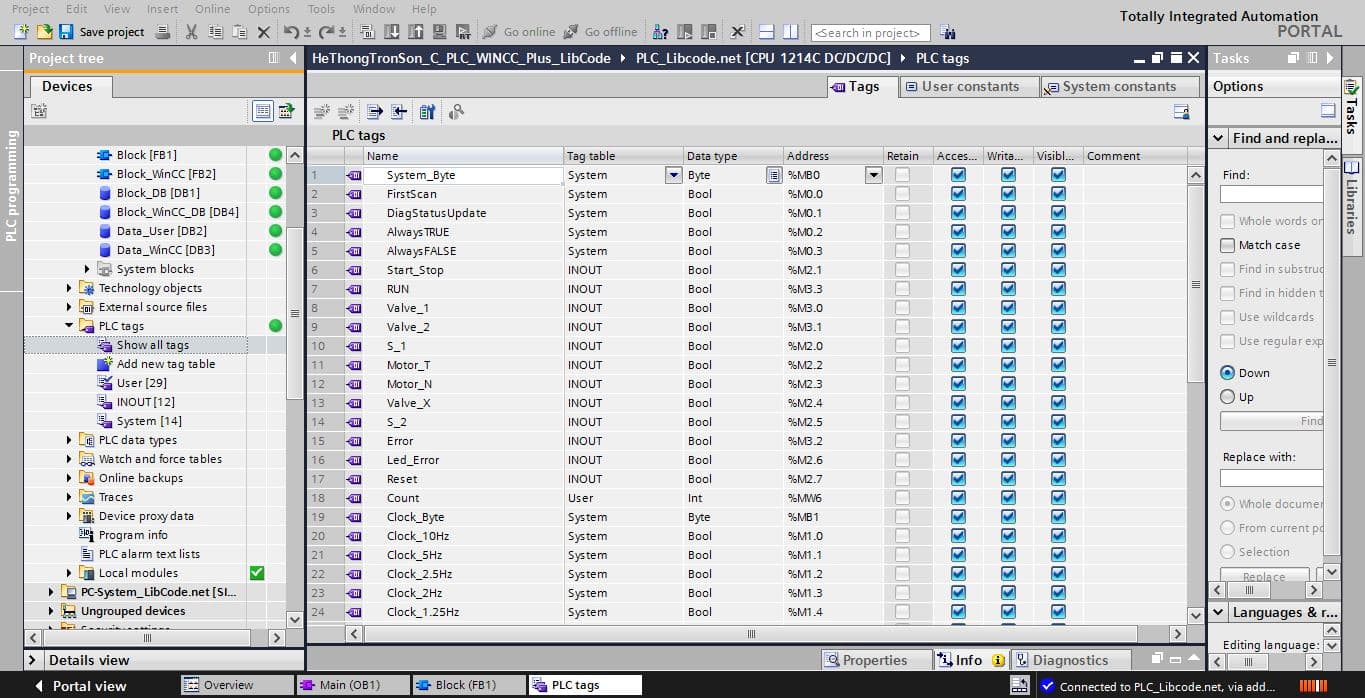

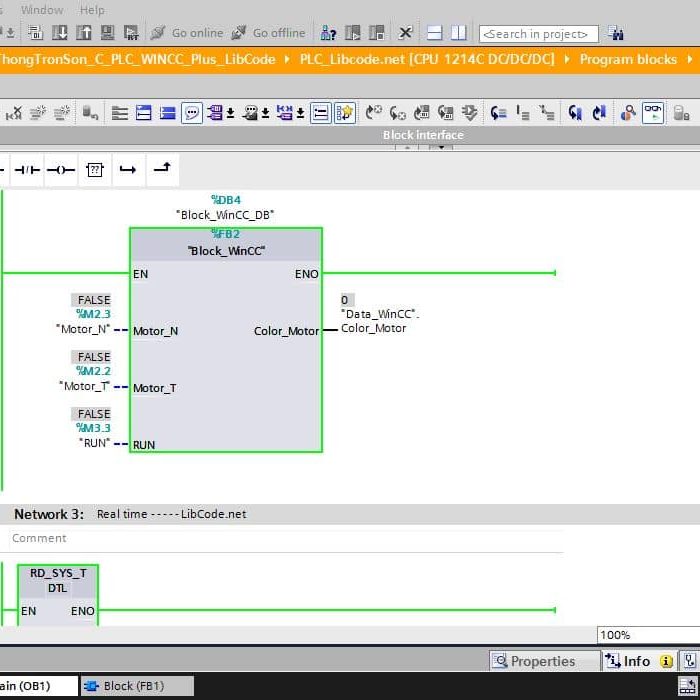

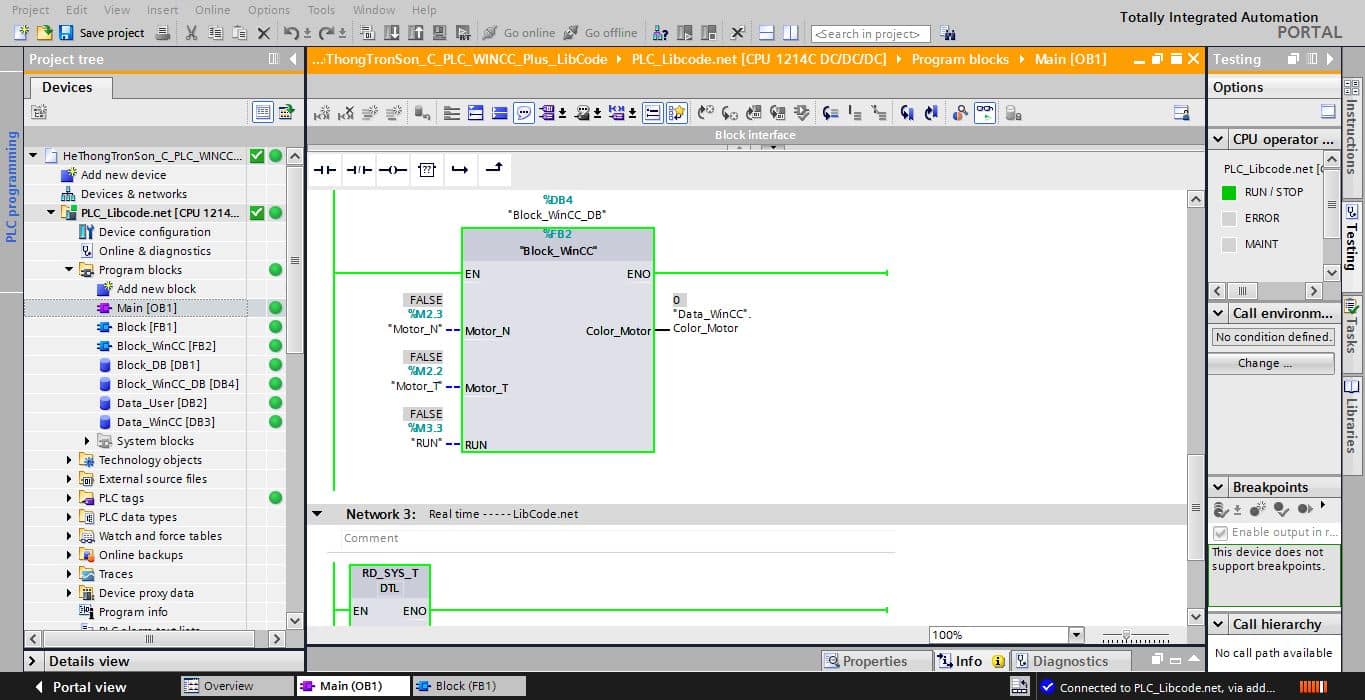

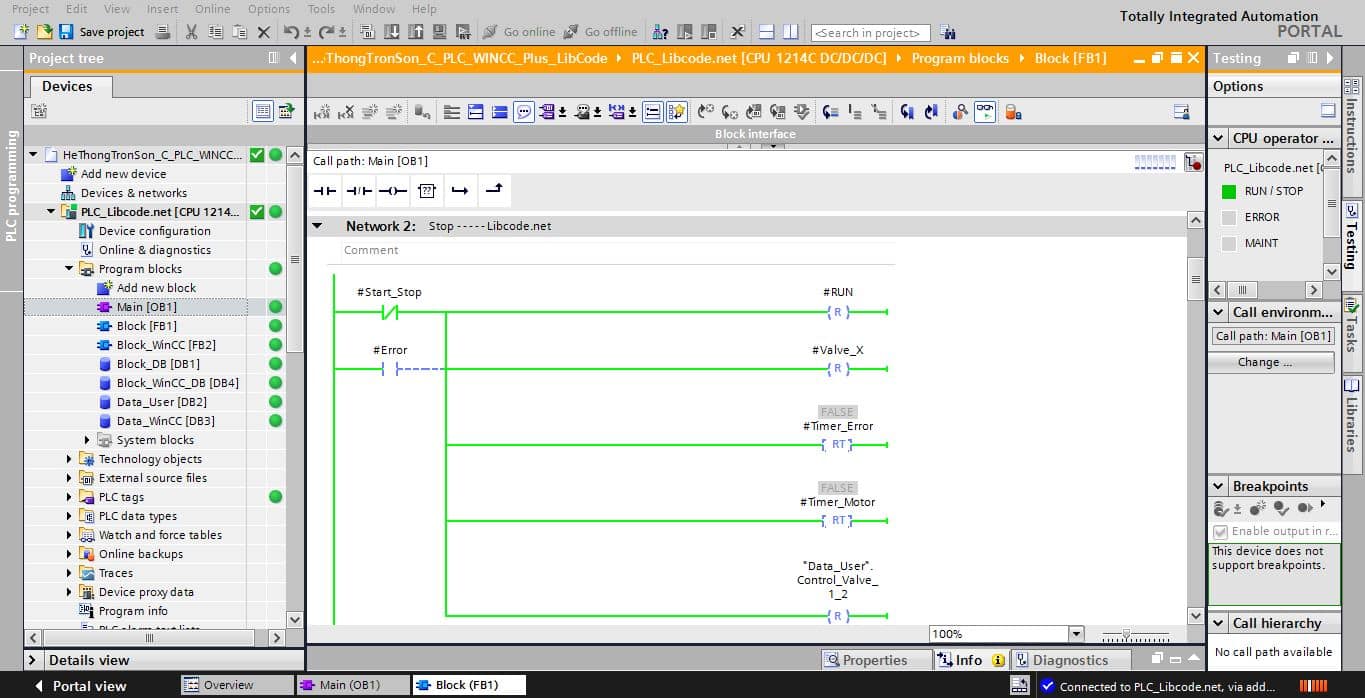

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
