Hệ Thống Phân Loại Màu Bi

HỆ THỐNG PHÂN LOẠI MÀU BI

Yêu cầu hệ thống:

Thiết kế hệ thống với yêu cầu:

• Nhấn START: Khởi chạy hệ thống
• Cảm biến CB S1 kiểm soát bi có trong phễu hay không?
• Xi lanh trên (Top Cylinder) chặn bi để CB S1 nhận bi.
• Khi cảm biến CB S1 nhận bi tác động thì xi lanh trên tác động cho bi rơi xuống. Sau 5 giây xi lanh trên tự động đóng lại.
• Xi lanh dưới (Botton Cylinder) chặn bi để bi dừng ở vị trí CB S2 5 giây. Sau 5 giây xi lanh dưới mở ra cho bi rơi xuống, tiếp sau 3 giây thì đóng xi lanh dưới lại.
• Cảm biến CB S2 sẽ kiểm soát màu bi trắng hay đen:
  • Nếu bi màu đen: Xi lanh Pusher tác động 3 giây đẩy viên bi đen ra đường ống bi đen rồi tự động thu về.
  • Nếu bi màu trắng: Xi lanh Pusher không tác động.
• Nhấn STOP: Hệ thống dừng lại.

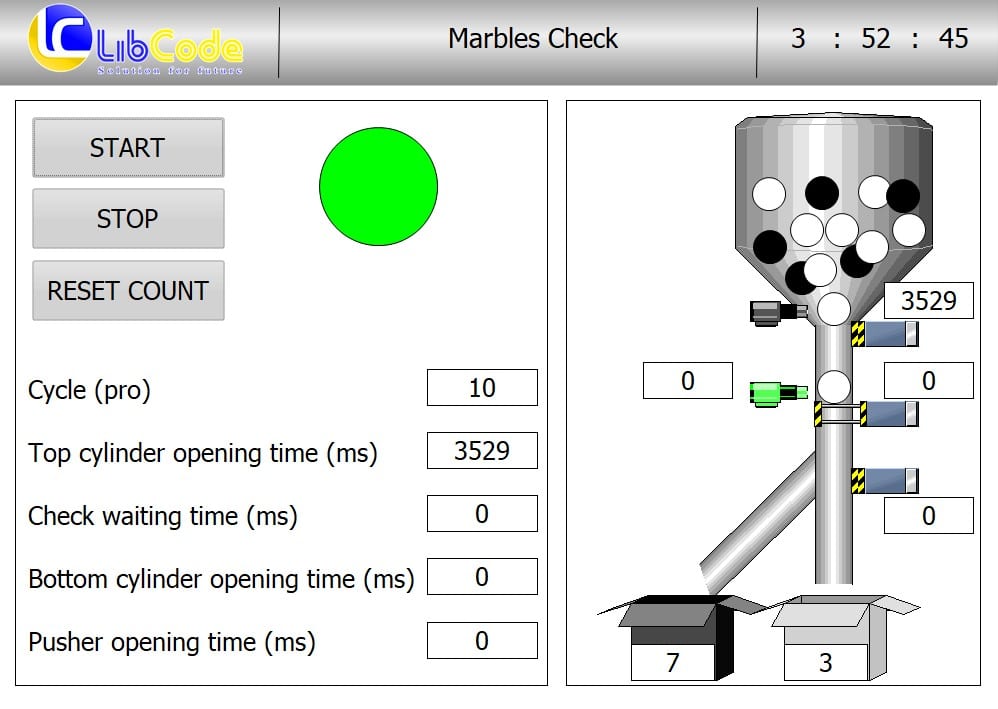

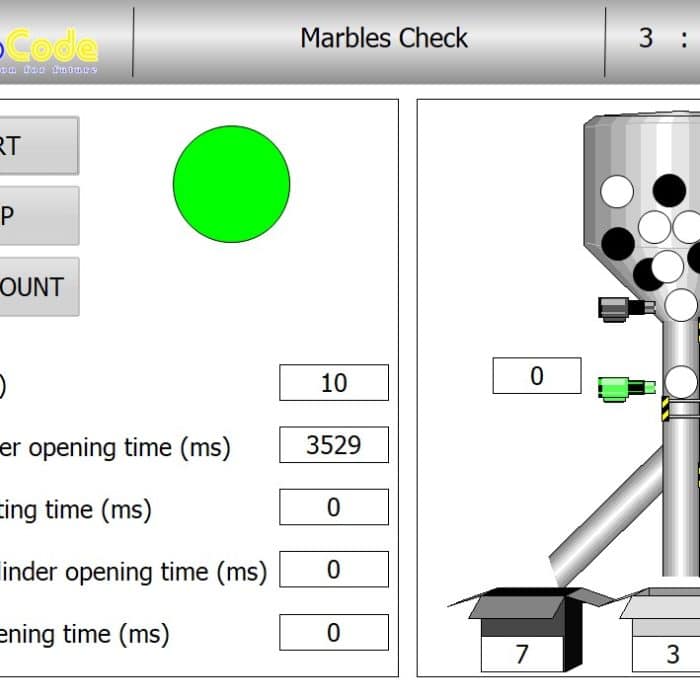

Download Code PLC – SCADA: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

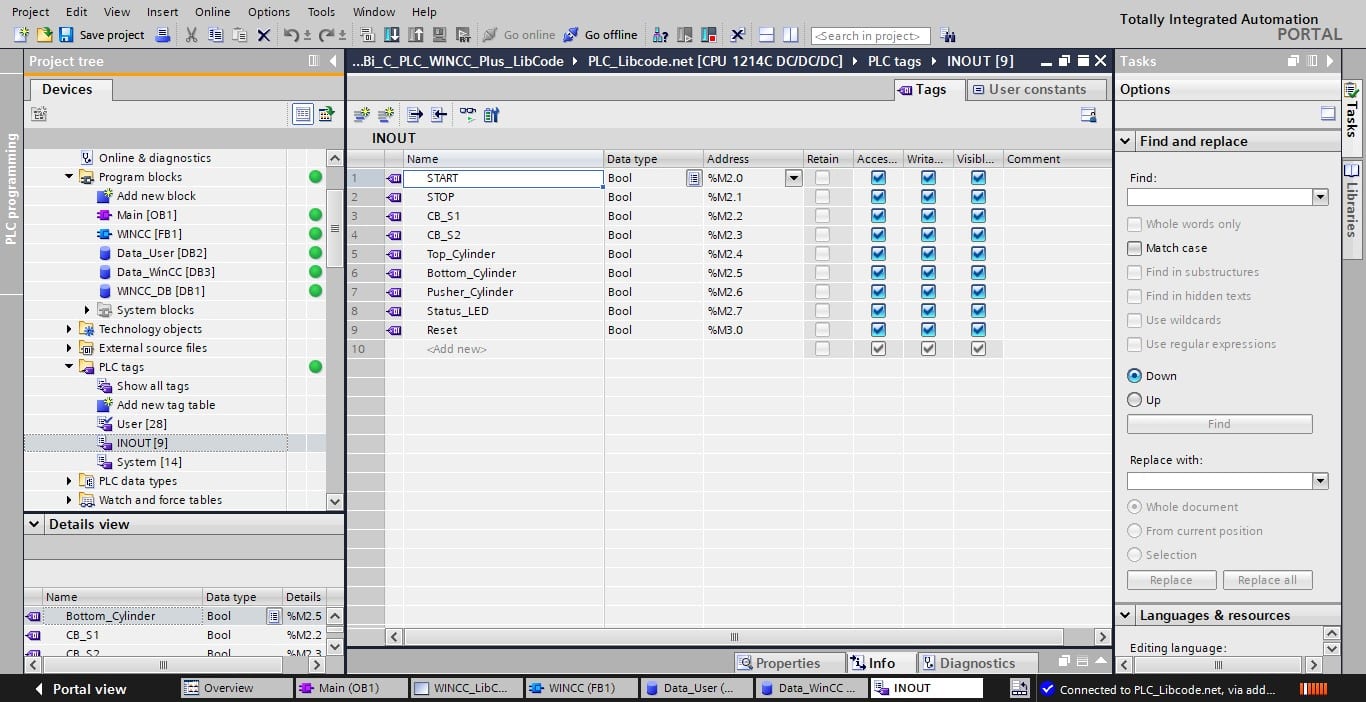

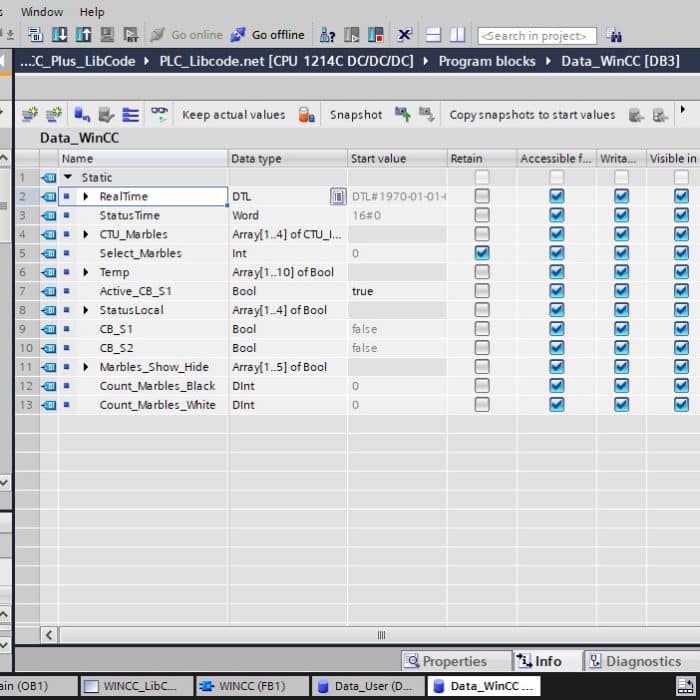

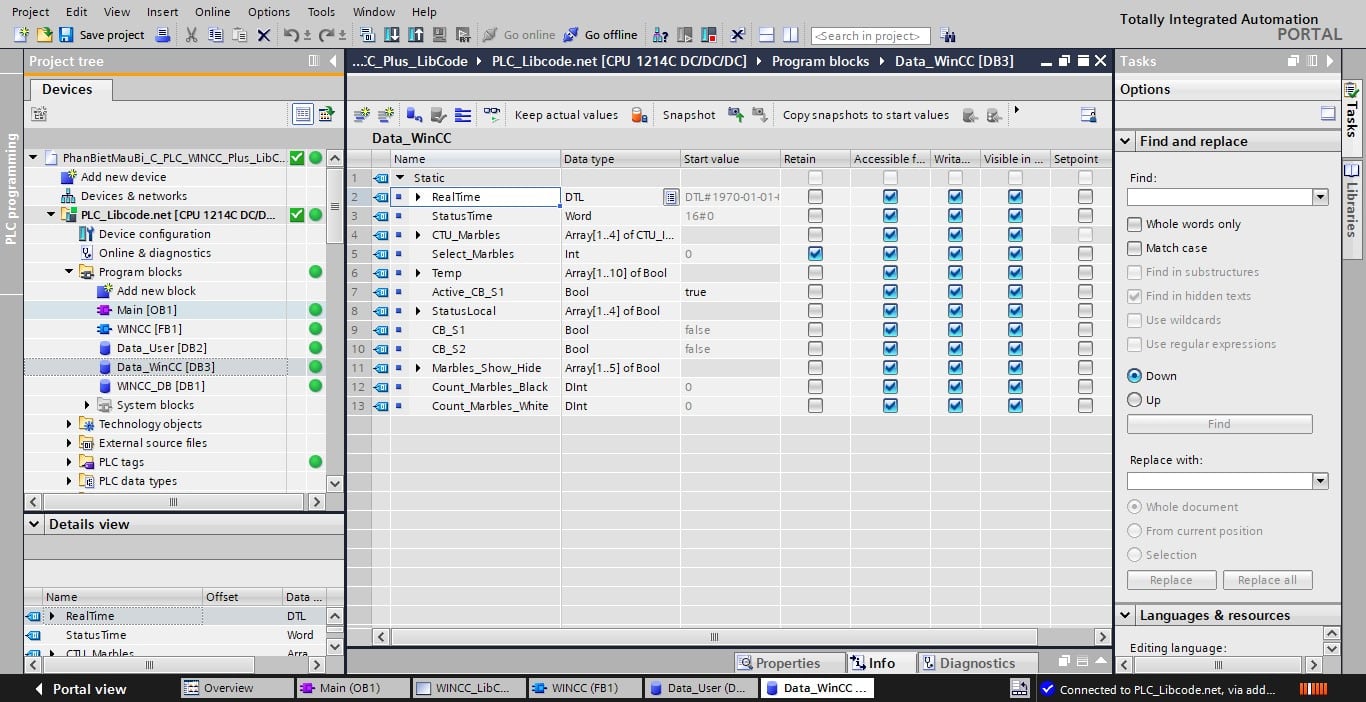

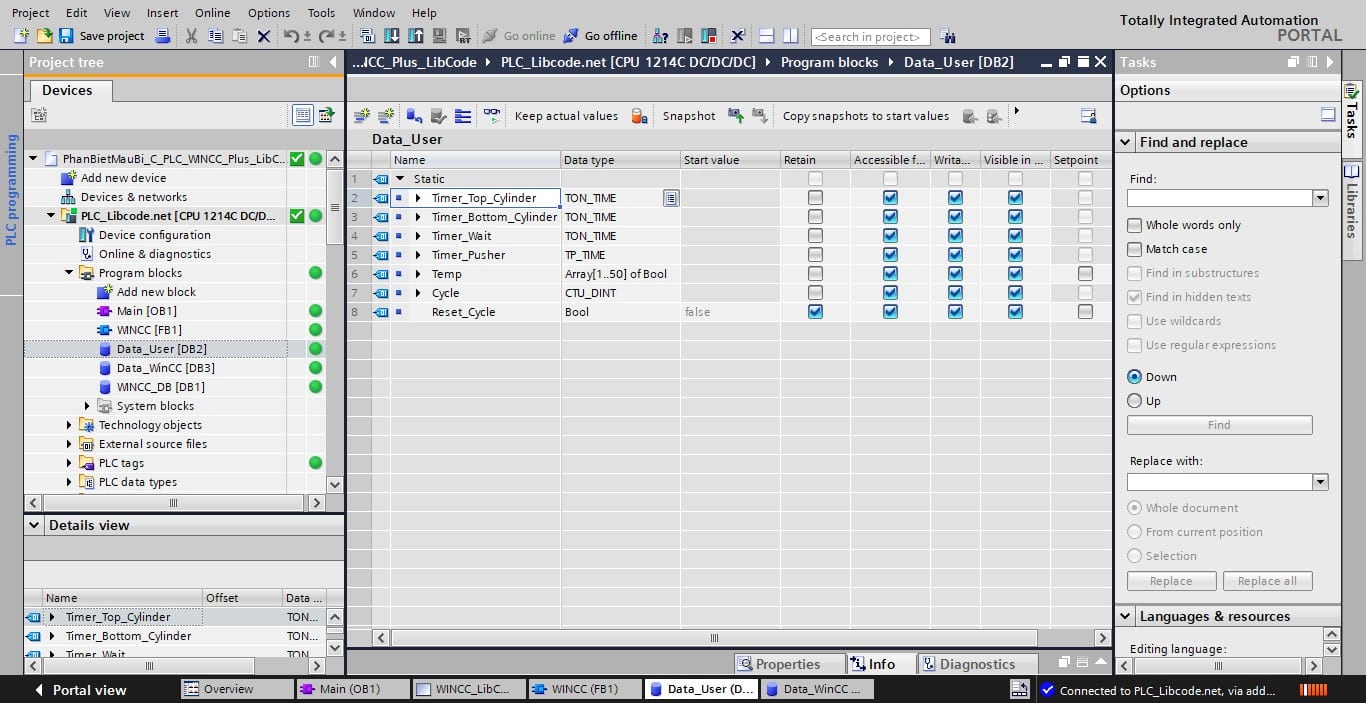

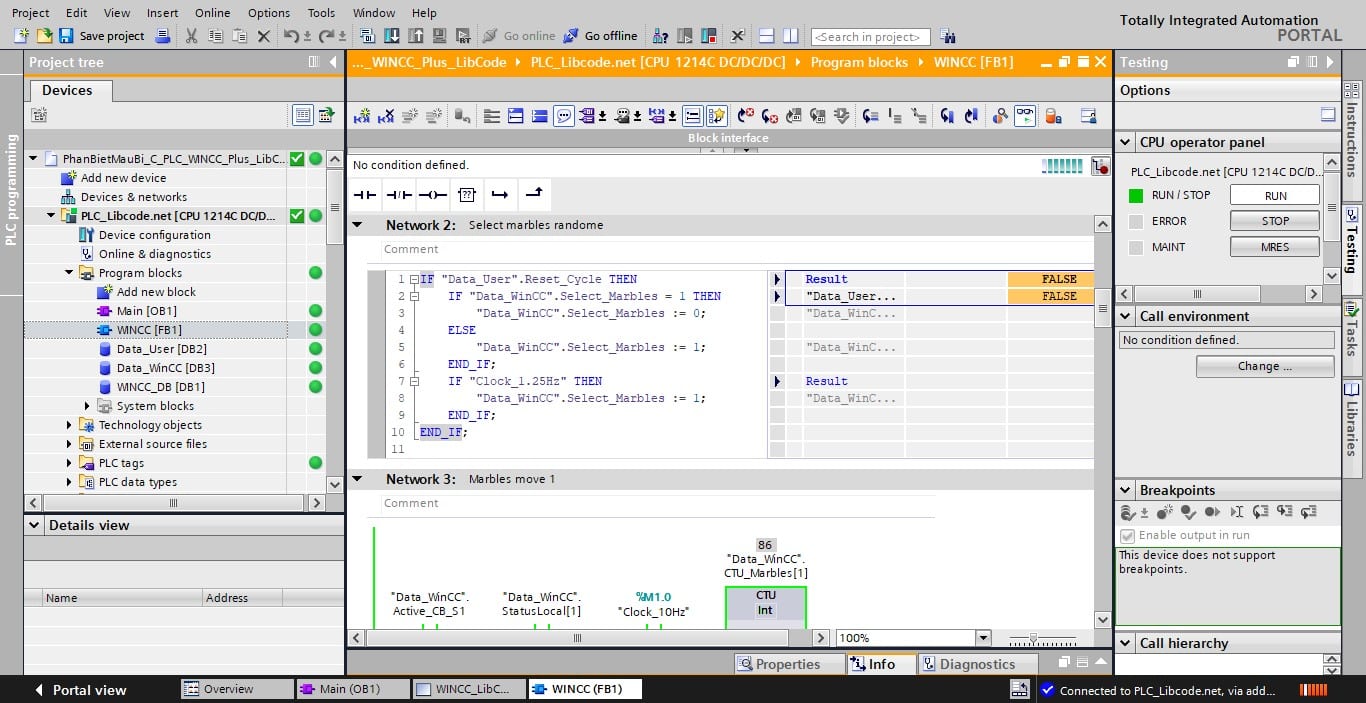

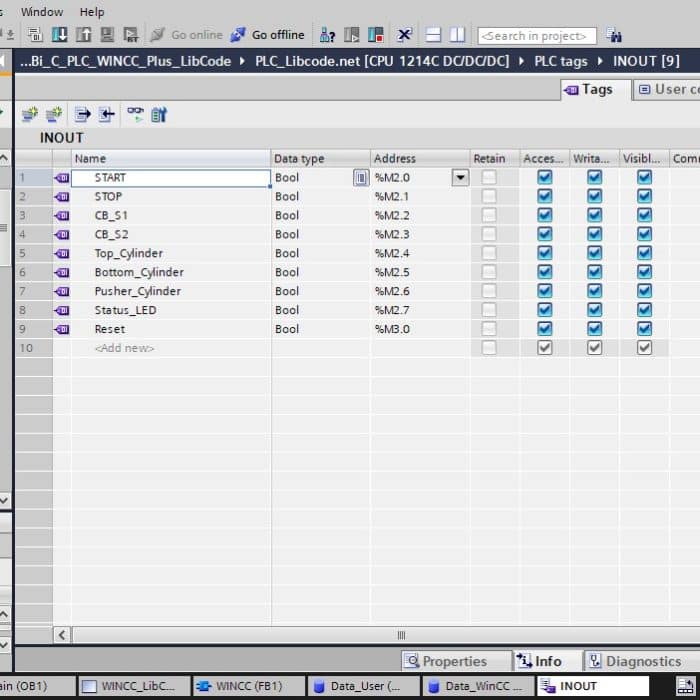

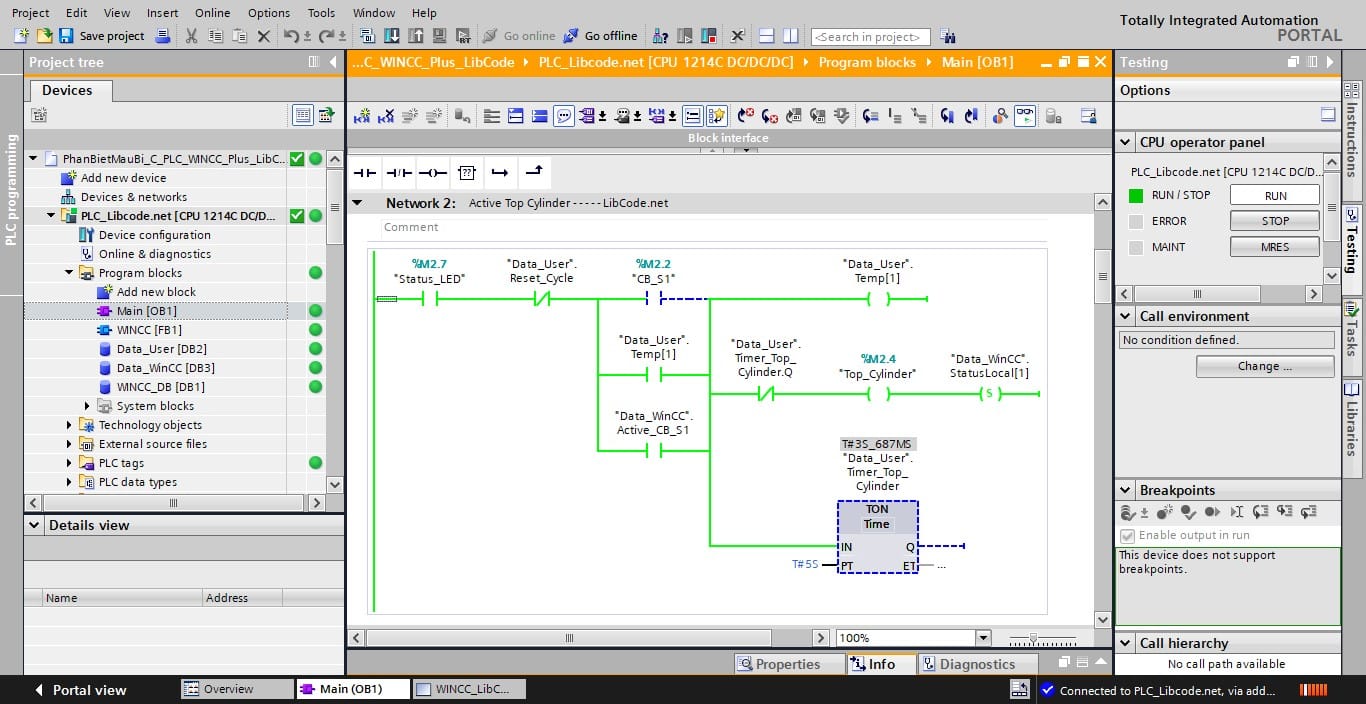

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
