Hệ Thống Tạo Khuôn Trứng

HỆ THỐNG TẠO KHUÔN TRỨNG TỰ ĐỘNG

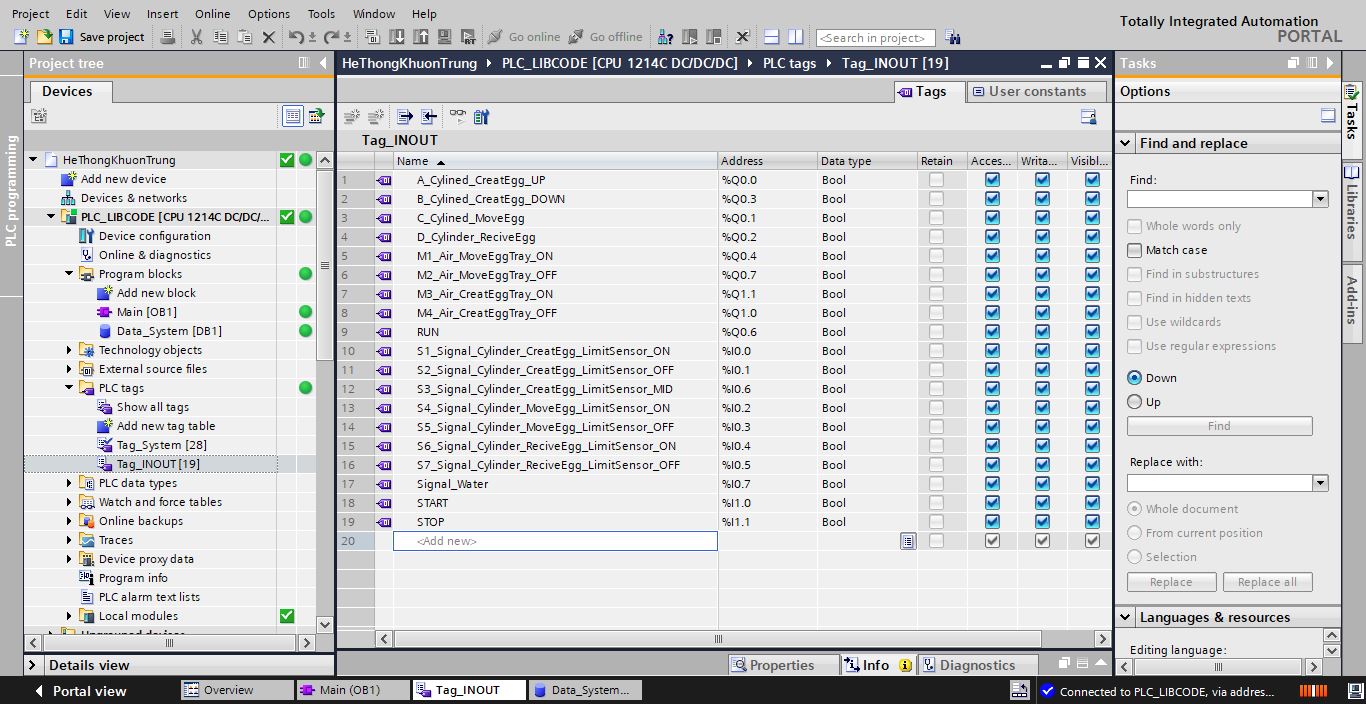

Tín hiệu IO:

• • • A_Cylined_CreatEgg_UP %Q0.0
    • B_Cylined_CreatEgg_DOWN %Q0.3
    • C_Cylined_MoveEgg %Q0.1
    • D_Cylinder_ReciveEgg %Q0.2
    • M1_Air_MoveEggTray_ON %Q0.4
    • M2_Air_MoveEggTray_OFF %Q0.7
    • M3_Air_CreatEggTray_ON %Q1.1
    • M4_Air_CreatEggTray_OFF %Q1.0
    • RUN %Q0.6
    • S1_Signal_Cylinder_CreatEgg_LimitSensor_ON %I0.0
    • S2_Signal_Cylinder_CreatEgg_LimitSensor_OFF %I0.1
    • S3_Signal_Cylinder_CreatEgg_LimitSensor_MID %I0.6
    • S4_Signal_Cylinder_MoveEgg_LimitSensor_ON %I0.2
    • S5_Signal_Cylinder_MoveEgg_LimitSensor_OFF %I0.3
    • S6_Signal_Cylinder_ReciveEgg_LimitSensor_ON %I0.4
    • S7_Signal_Cylinder_ReciveEgg_LimitSensor_OFF %I0.5
    • Signal_Water %I0.7
    • START %I1.0
    • STOP %I1.1

Hãy lập trình điều khiển một hệ thống tạo khuôn trứng tự động theo yêu cầu sau:

• Nhấn nút START, hệ thống hoạt động, bật đèn báo RUN báo đang hoạt động.

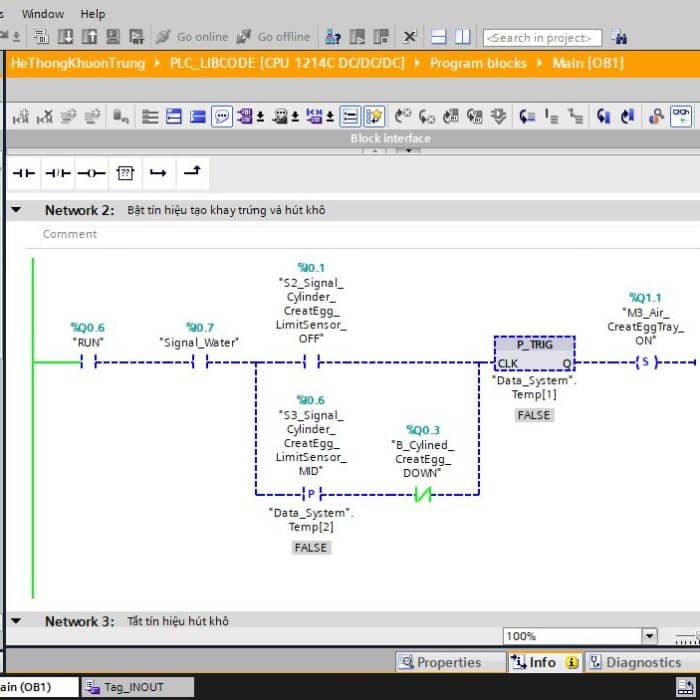

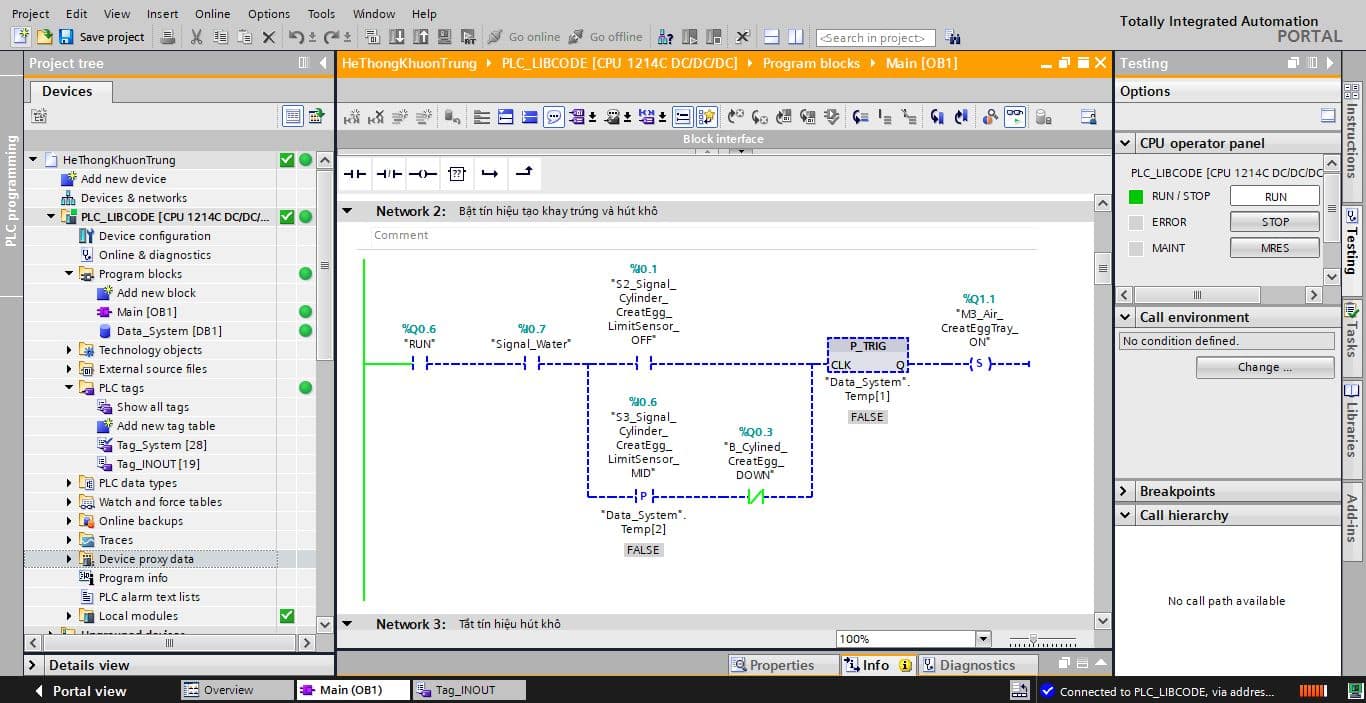

• Khi có nước pha tạp chất giấy trong hệ thống bồn chứa (Signal_Water). Kích hoạt tín hiệu tạo khay trứng và hút tạo khay (M3_Air_CreatEggTray_ON).
• Sau khi hút tạo hút tạo khay được 5 giây thì dừng hút tạo khay.
• Khi đã hút tạo khay xong, kích hoạt xi lanh nâng khay trứng (A_Cylined_CreatEgg_UP) lên khỏi mặt nước (S3_Signal_Cylinder_CreatEgg_LimitSensor_MID).
• Sau khi nâng khay lên khỏi mặt nước được 5 giây thì dừng hút khô (M3_Air_CreatEggTray_ON).
• Sau khi hút khô xong thì nâng khay trứng lên vị trí (S1_Signal_Cylinder_CreatEgg_LimitSensor_ON).
• Khi khay trứng đã nâng lên S1, kích hoạt tín hiệu xi lanh hút giữ khay và chuẩn bị di chuyển khay ra ngoài (M1_Air_MoveEggTray_ON) và tắt tín hiệu tao khay trứng (M4_Air_CreatEggTray_OFF).
• Sau khi khay đã được giữ để chuẩn bị đưa ra ngoài, bật tín hiệu hạ xi lanh tạo khay (B_Cylined_CreatEgg_DOWN).
• Đồng thời mở tín hiệu đưa xi lanh ra ngoài (C_Cylined_MoveEgg).
• Khi khay đã ra ngoài, mở tín hiệu nâng xi lanh nhận khay (D_Cylinder_ReciveEgg).
• Khi đã nhận được khay, hạ xi lanh nhận khay xuống, đưa xi lanh vào trong (M2_Air_MoveEggTray_OFF) để chờ khay tiếp theo.
• Nhấn STOP dựng hệ thống.

Download Code PLC – HMI: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

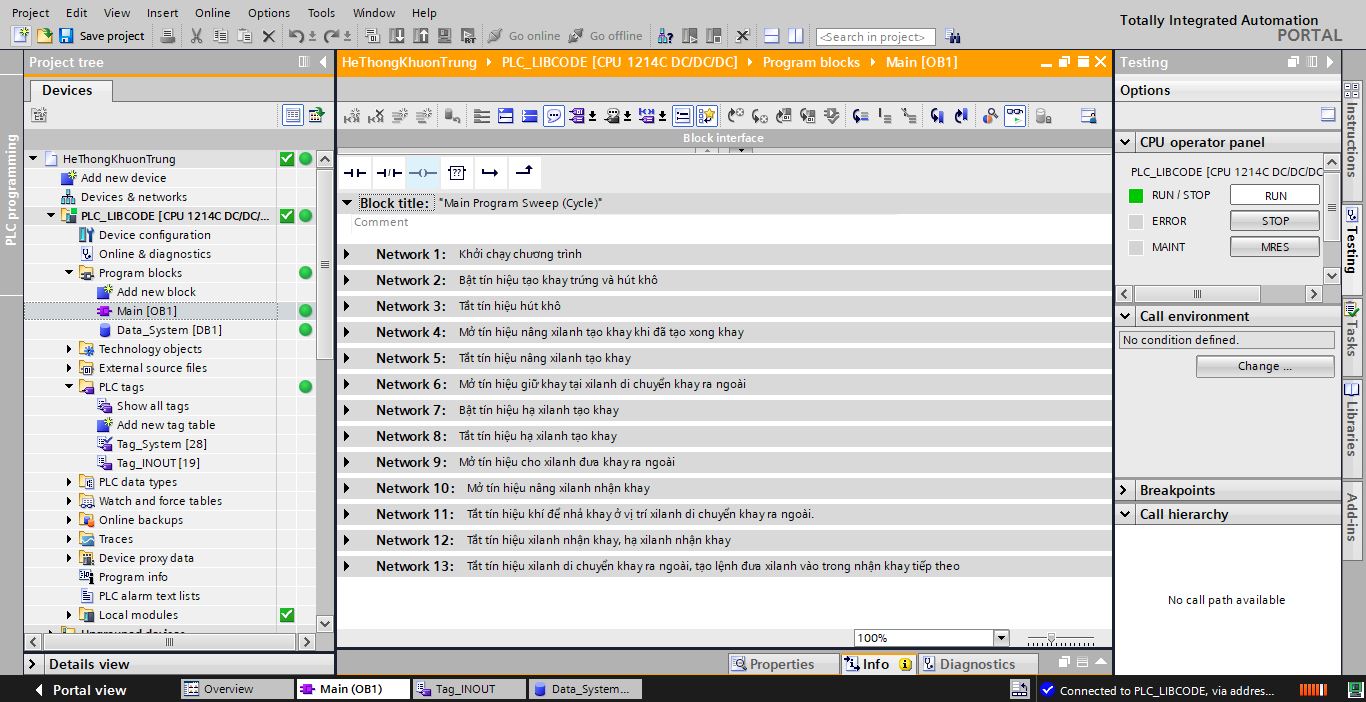

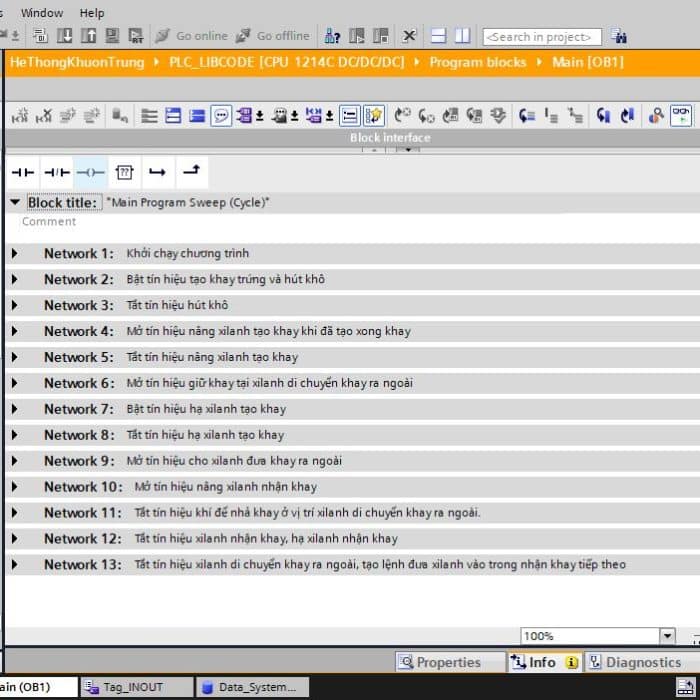

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V16
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
