HỆ THỐNG MÁY TRỘN VẬT LIỆU

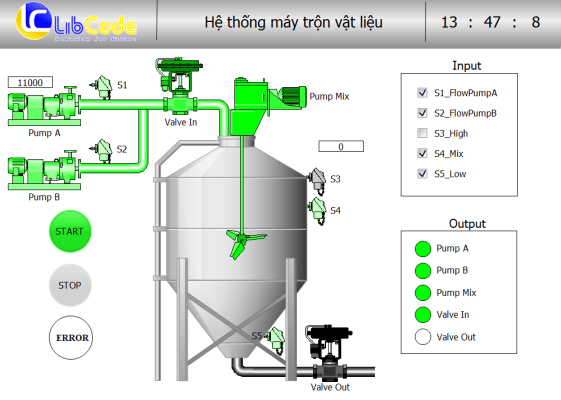

Yêu cầu hệ thống:

• Khởi động hệ thống bằng nút Start, dừng hệ thống bằng nút Stop
• Hai chất lỏng cùng được bơm vào bình trộn nhờ hai bơm A và B. Máy bơm hoạt động sau khi đã mở van chung của 2 đường được 5s.

• Hai cảm biến S1 và S2 dùng để báo trạng thái chất lỏng chảy vào bình. Nếu sau khi khởi động 10s một trong hai cảm biến này không phát hiện có chất lỏng chảy vào bình lập tức dừng chương trình và báo đèn sự cố máy bơm ra bên ngoài.
• Một cảm biến S3 báo bình chứa đã đầy và dừng cả hai máy bơm, sau khi máy bơm dừng 2s thì khóa van bơm.
• Một cảm biến S4 báo đủ chất lỏng trong bình trộn bắt đầu cho phép động cơ trộn hoạt động và dừng trộn sau 10s khi chất lỏng trong bình đã đầy.
• Sau khi chất lỏng trong bình trộn đã đều (động cơ trộn ngừng hoạt động). Van xả mở, khi chất lỏng đã xả hết cảm biến S5 tác động và khóa van xả lại.
• Nếu chu trình đang thực hiện mà bị lỗi hoặc nhấn nút dừng hệ thống sẽ dừng lại ( đóng cả van nhập, van xả, ngừng động cơ trộn).

Download Code PLC – SCADA: LINK GOOGLE DRIVER

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

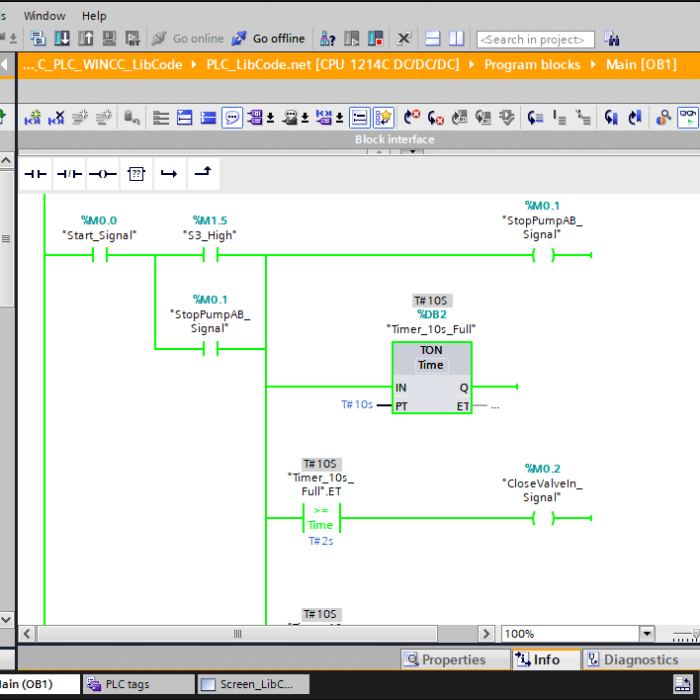

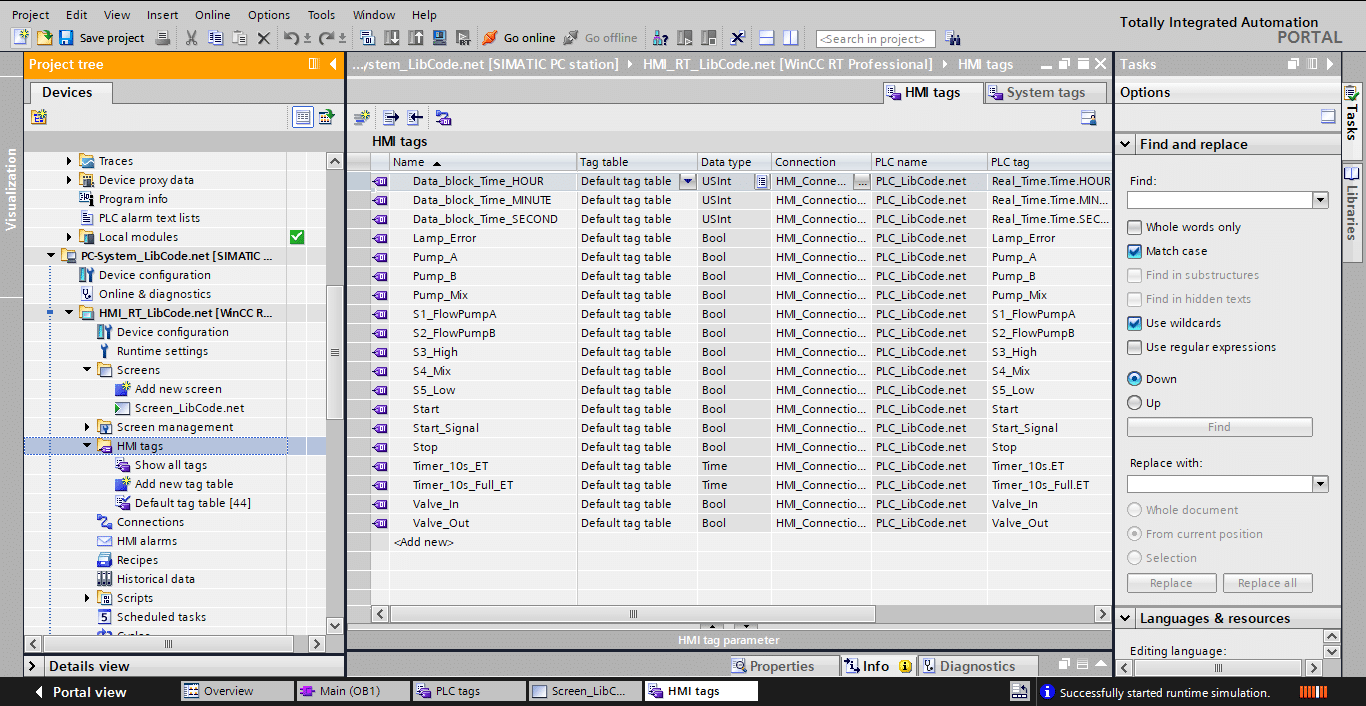

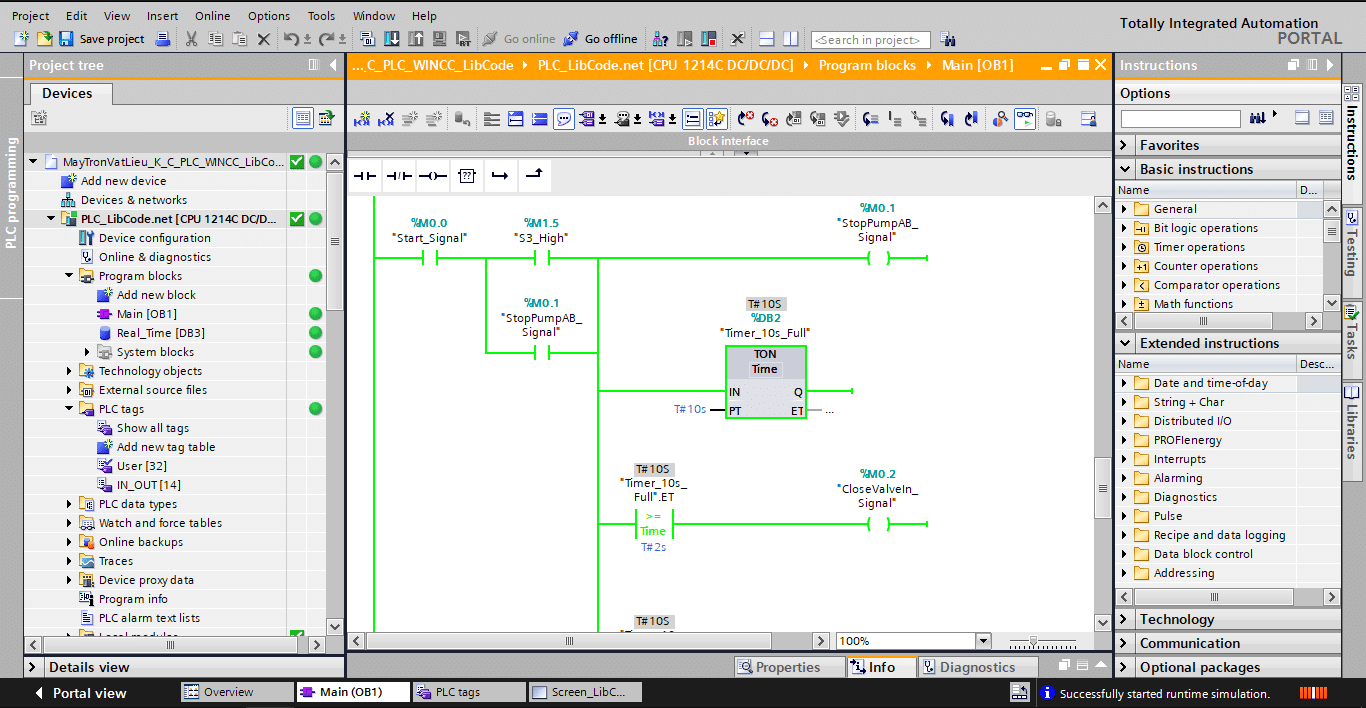

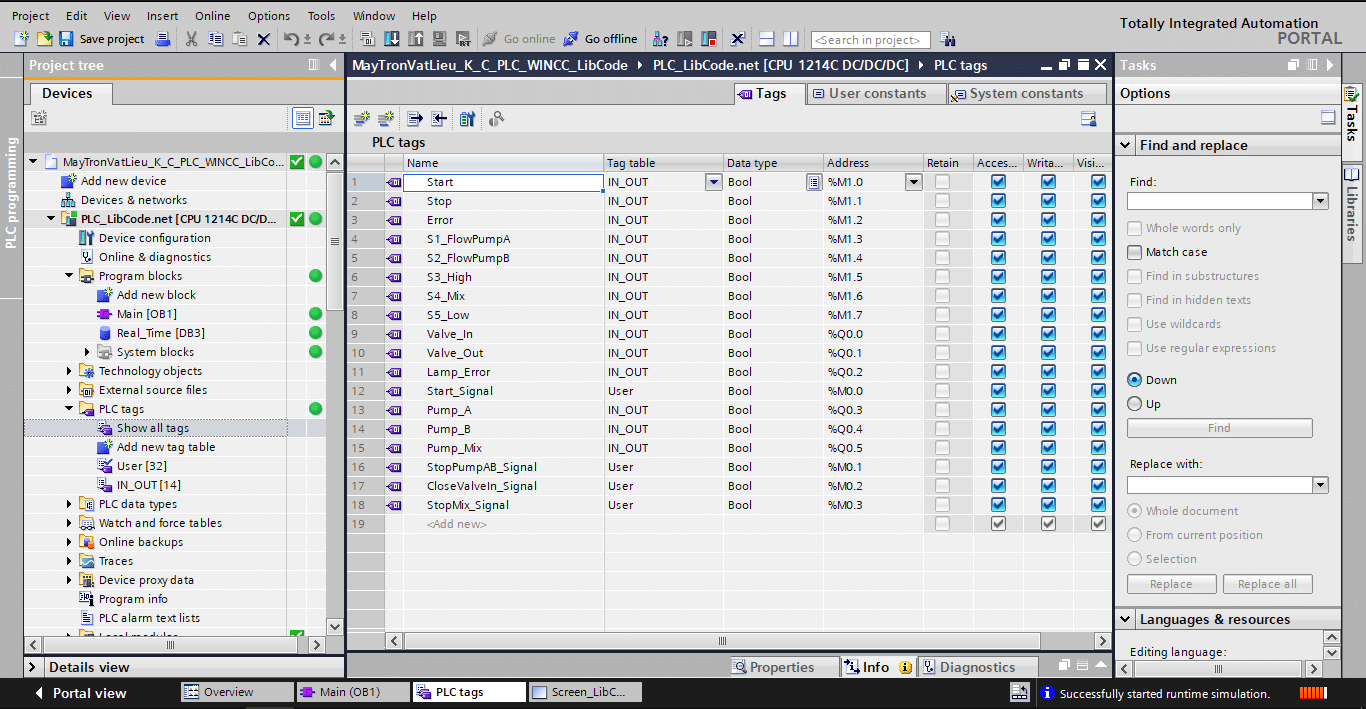

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
