Lệnh Lựa Chọn – Rẽ Nhánh IF…THEN

LỆNH LỰA CHỌN – LỆNH IF…THEN

Giải thích câu lệnh IF:

• Nếu <Điều kiện lệnh 1> được thỏa mãn thì <Thực hiện lệnh 1> sẽ được thực hiện.
• Nếu <Điều kiện lệnh 2> được thỏa mãn thì <Thực hiện lệnh 2> sẽ được thực hiện.
• Nếu <Điều kiện lệnh n> được thỏa mãn thì <Thực hiện lệnh n> sẽ được thực hiện.

Ví dụ :

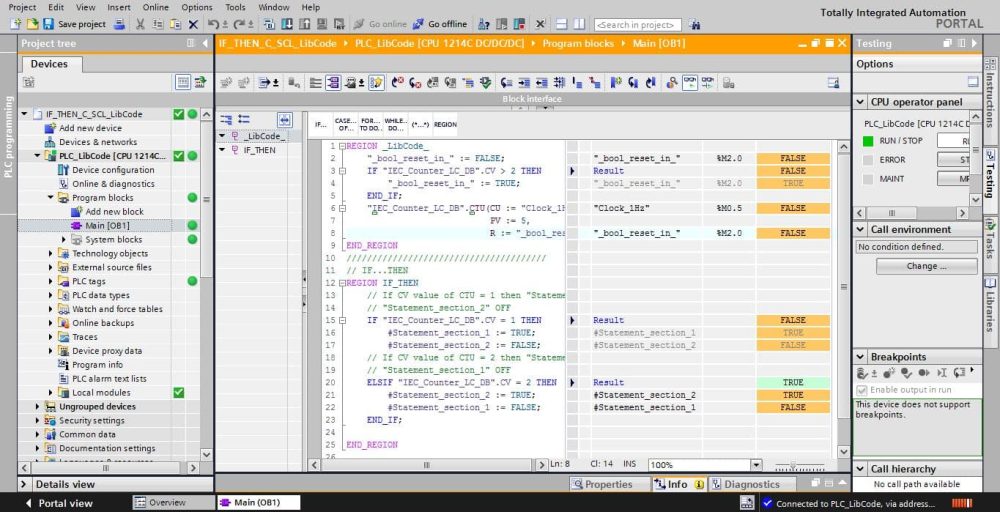

REGION _LibCode_
“_bool_reset_in_” := FALSE;
IF “IEC_Counter_LC_DB”.CV > 2 THEN
“_bool_reset_in_” := TRUE;
END_IF;
“IEC_Counter_LC_DB”.CTU(CU := “Clock_1Hz”,
PV := 5,
R := “_bool_reset_in_”);
END_REGION
///////////////////////////////////////
// IF…THEN
REGION IF_THEN
// If CV value of CTU = 1 then “Statement_section_1” ON
// “Statement_section_2” OFF
IF “IEC_Counter_LC_DB”.CV = 1 THEN
#Statement_section_1 := TRUE;
#Statement_section_2 := FALSE;
// If CV value of CTU = 2 then “Statement_section_2” ON
// “Statement_section_1” OFF
ELSIF “IEC_Counter_LC_DB”.CV = 2 THEN
#Statement_section_2 := TRUE;
#Statement_section_1 := FALSE;
END_IF;
END_REGION

Download Code PLC: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
