Hệ Thống Điều Khiển Tuần Tự 3 Động Cơ

HỆ THỐNG ĐIỀU KHIỂN TUẦN TỰ 3 ĐỘNG CƠ

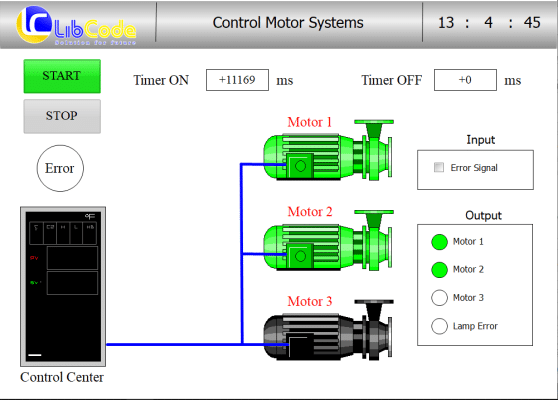

• Sơ đồ nguyên lý được mô tả trên bản vẽ:

• Ấn ON1 Công tắc tơ K1 có điện cấp điện cho động cơ KĐB 3 pha MOTOR 1  chạy trước. Sau 10 giây, Công tắc tơ K2 có điện cấp điện cho động cơ KĐB 3 pha MOTOR 2 chạy sau. Sau 05 giây tiếp theo, Công tắc tơ K3 có điện cấp điện cho động cơ KĐB 3 pha MOTOR 3 chạy sau cùng.
• Ấn OFF Công tắc tơ K3 mất điện, động cơ KĐB 3 pha MOTOR 3 dừng trước. Sau 05 giây, Công tắc tơ K2 mất điện, động cơ KĐB 3 pha MOTOR 2 dừng sau. Sau 10 giây tiếp theo, Công tắc tơ K1 mất điện, động cơ KĐB 3 pha MOTOR 1 dừng sau cùng.
• Trong lúc hệ thống đang hoạt động mà có bất kỳ sự cố nào xảy ra thì dừng ngay và đưa tín hiệu nháy đèn với thời gian trong 1 chu kỳ là 7 giây.

Download Code PLC – SCADA: LINK GOOGLE DRIVE

TẢI CODE HOÀN TOÀN MIỄN PHÍ

Nếu không tải được mã code, vui lòng gửi phản hồi bên dưới để chúng tôi gửi trực tiếp cho bạn. Chúc bạn một ngày vui vẻ.

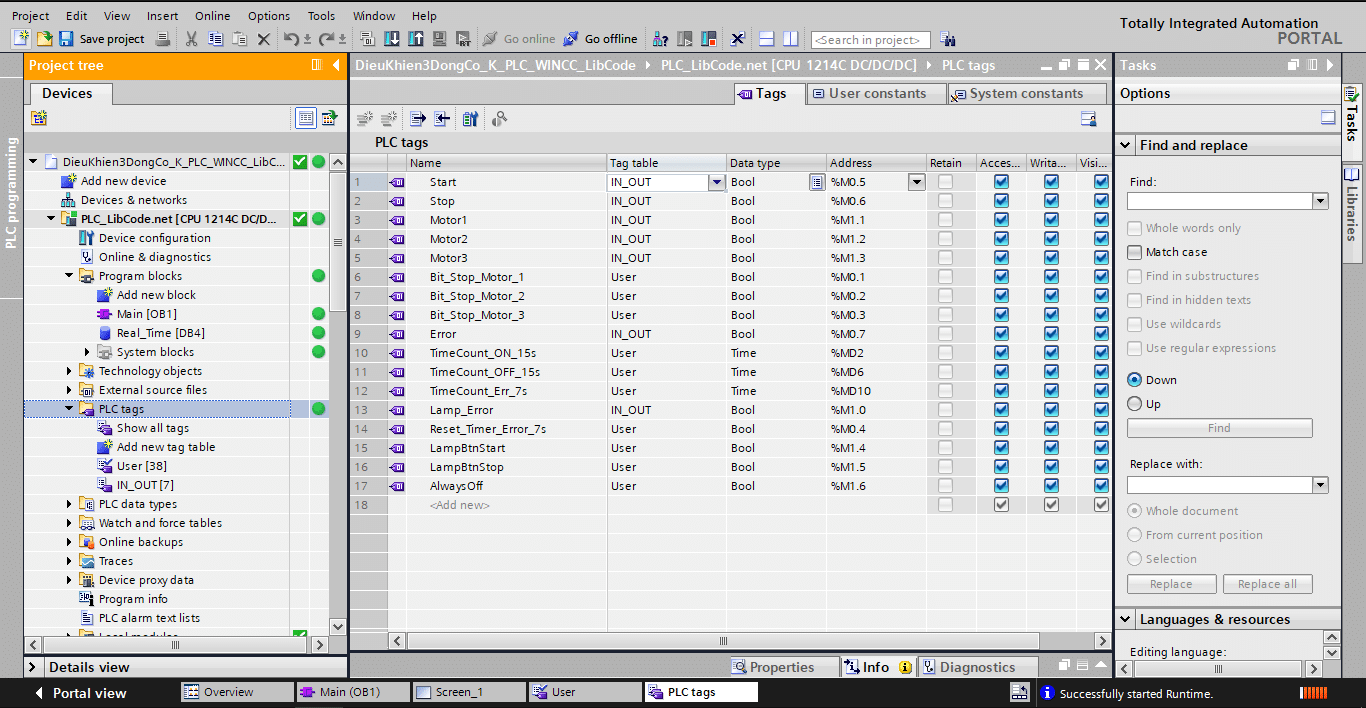

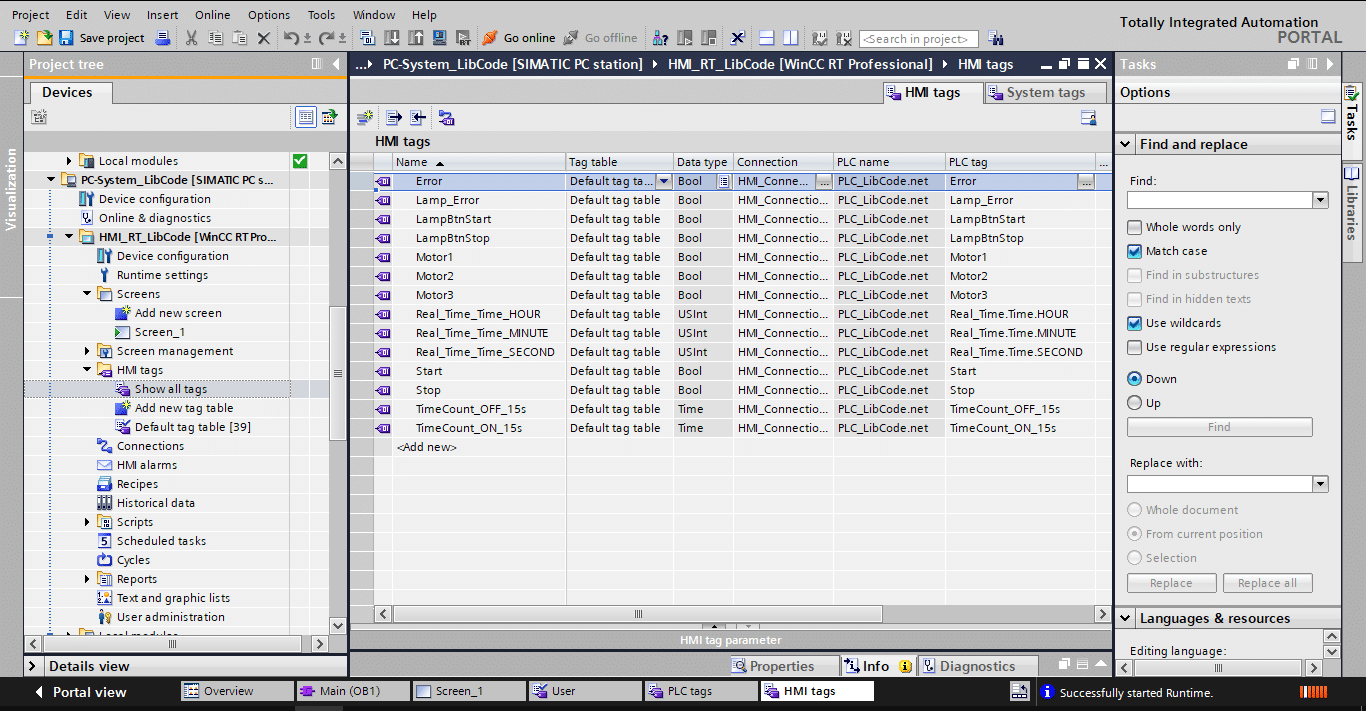

• Mã nguồn chương trình được viết bởi phần mềm STEP 7 Basic/Professional and WinCC Professional V15.0
• Bạn hãy cài phiên bản bằng hoặc cao hơn để có thể mở chương trình.
• Bạn có thể tải phần mềm tại: https://laptrinhplc.net/phan-mem/
